Клапан поплавковый 2901004072

Клапан поплавковый 2901004072

← Бачок расширительный в сборе 2901002136 Бак топливный в сборе 2902000981 →

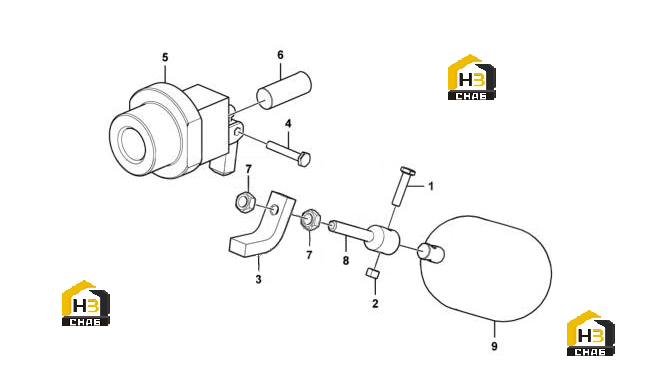

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4011001135
Комплект:1
Примечание:GB5783-M630-A2-70
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:4013000326
Комплект:4
Примечание:GB6170-M6-A2-70
0 ₽
шт
№ на схеме:3
Наименование:Attaching member
Каталожный номер:29010038461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:4011001136
Комплект:1
Примечание:GB5783-M635-A2-70
0 ₽
шт
№ на схеме:5
Наименование:Valve
Каталожный номер:29010020621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve rod
Каталожный номер:29010020591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:4013000327
Комплект:2
Примечание:GB6170-M8-A2-70
0 ₽
шт
№ на схеме:8
Наименование:Rod
Каталожный номер:29010040701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ball
Каталожный номер:29010040711
Комплект:1
Примечание:
