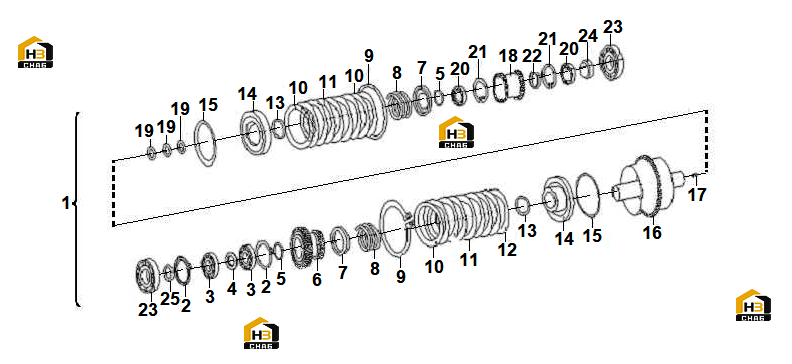

Узел передачи заднего хода 370804 (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4021000190
Комплект:2
Примечание:GB305-80/86.6
№ на схеме:3
Каталожный номер:4021000170
Комплект:2
Примечание:GB276-6208N
№ на схеме:4
Каталожный номер:4110000218028
Комплект:1
Примечание:BD05-01001
№ на схеме:5
Каталожный номер:4015000046
Комплект:2
Примечание:GB894.1-50-65Mn
№ на схеме:7
Каталожный номер:4110000218023
Комплект:2
Примечание:BD05-01010
№ на схеме:9
Каталожный номер:4015000300
Комплект:2
Примечание:GB893.1-150-65Mn
№ на схеме:10
Каталожный номер:4110000218078
Комплект:2
Примечание:BD05-01003
№ на схеме:12
Каталожный номер:4110000218095
Комплект:8
Примечание:BD05-01300
№ на схеме:13
Каталожный номер:4030000035
Комплект:2
Примечание:GB3452.1-53.0*5.30G
№ на схеме:14
Каталожный номер:4110000218068
Комплект:2
Примечание:BD05-01101
№ на схеме:15
Каталожный номер:4110000218094
Комплект:2
Примечание:BD05-01103
№ на схеме:16
Каталожный номер:4110000218096
Комплект:1
Примечание:BD05-01200
№ на схеме:19
Каталожный номер:4110000218093
Комплект:3
Примечание:BD05-01008
№ на схеме:20
Каталожный номер:4021000009
Комплект:2
Примечание:GB276-6008
№ на схеме:21
Каталожный номер:4015000199
Комплект:2
Примечание:GB893.1-68-65Mn
№ на схеме:22
Каталожный номер:4110000218024
Комплект:1
Примечание:BD05-01007
№ на схеме:23
Каталожный номер:4021000021
Комплект:2
Примечание:GB276-6308
№ на схеме:24
Каталожный номер:4110000218025
Комплект:1
Примечание:BD05-01009
№ на схеме:25
Каталожный номер:4110000218029
Комплект:1
Примечание:BD05-01012
