Система охлаждения 2903002584

Система охлаждения 2903002584

← Система топливного бака 2902001811 Радиатор в сборе 4110002407 (370725) →

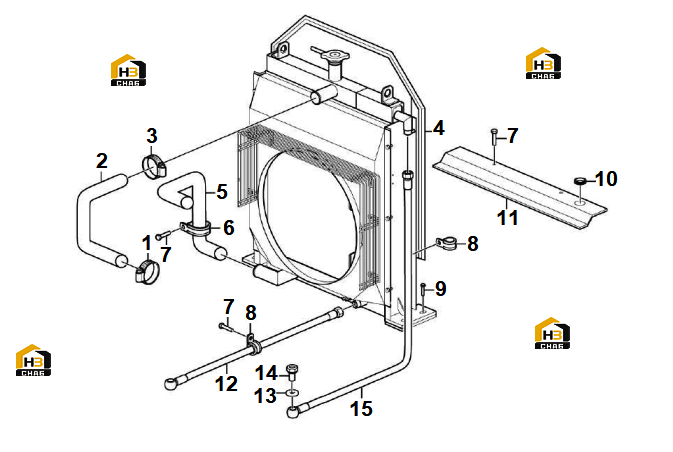

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:4017000018
Комплект:1
Примечание:JB8870-d70
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:29030009831
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:4017000007
Комплект:3
Примечание:JB8870-d60
0 ₽
шт
№ на схеме:4
Наименование:Cooling unit
Каталожный номер:4110002407
Комплект:1
Примечание:LG920-5
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:29030009841
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:29030006531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000461
Комплект:10
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:26370001941
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4011000320
Комплект:4
Примечание:GB16674-M12*40EpZn-8.8
0 ₽
шт
№ на схеме:10
Наименование:Rubber sleeve
Каталожный номер:29330031081
Комплект:1
Примечание:D50
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:29030025121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose assembly
Каталожный номер:29030024991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4030000062
Комплект:4
Примечание:JB1002-27-T2
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:4011000147
Комплект:2
Примечание:JB999-M27*2*55EpZn-35
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:29030028391
Комплект:1
Примечание:
