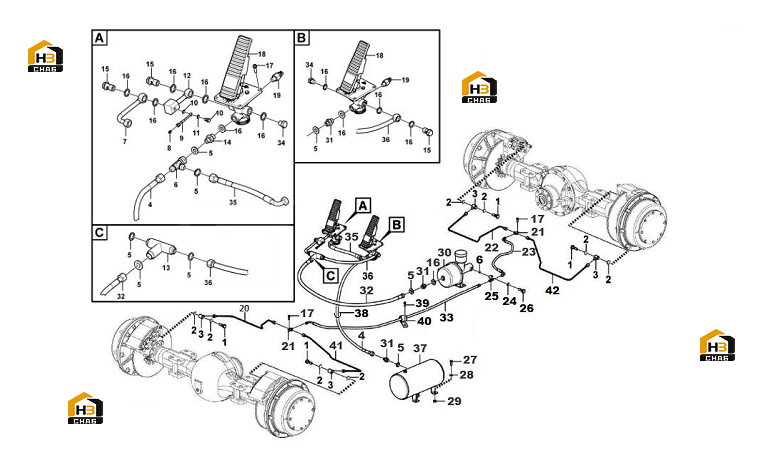

Система ходового тормоза 2922001779

Каталожный номер:29220001251

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:4030000552

Комплект:8

Примечание:

№ на схеме:3

Наименование:Block

Каталожный номер:29220001261

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:4041002346

Комплект:1

Примечание:LGB149-104120

№ на схеме:5

Каталожный номер:29220000171

Комплект:10

Примечание:

№ на схеме:6

Наименование:Three-way nipple

Каталожный номер:29220007701

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:29220007711

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:29220008501

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:4041001053

Комплект:1

Примечание:LGB145-102072

№ на схеме:10

Каталожный номер:4011000283

Комплект:1

Примечание:JB999-M10*1*18EpZn-35

№ на схеме:11

Каталожный номер:29220009121

Комплект:2

Примечание:

№ на схеме:12

Наименование:Three-way nipple

Каталожный номер:29220007921

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shuttle valve

Каталожный номер:4120000248

Комплект:1

Примечание:SF-50G

№ на схеме:14

Каталожный номер:29220007691

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:29010000041

Комплект:3

Примечание:

№ на схеме:16

Каталожный номер:29220000811

Комплект:12

Примечание:

№ на схеме:17

Каталожный номер:4011000455

Комплект:10

Примечание:GB16674-M8*25EpZn-8.8

№ на схеме:18

Наименование:Brake valve

Каталожный номер:4120003758

Комплект:2

Примечание:LY60E

№ на схеме:19

Наименование:Pressure switch

Каталожный номер:4120003757

Комплект:2

Примечание:YK209KLA

№ на схеме:20

Каталожный номер:29220009511

Комплект:2

Примечание:

№ на схеме:21

Наименование:Three-way nipple

Каталожный номер:29220000131

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:29220020892

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:29220019991

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:29220000021

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:29220006561

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:29220000161

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:4011000475

Комплект:6

Примечание:GB16674-M10*30EpZn-8.8

№ на схеме:28

Каталожный номер:4015000162

Комплект:6

Примечание:GB97.1-10EpZn-300HV

№ на схеме:29

Наименование:Nut

Каталожный номер:4013000007

Комплект:6

Примечание:GB6170-M10EpZn-8

№ на схеме:30

Наименование:Air cylinder

Каталожный номер:4120006349

Комплект:1

Примечание:XZ-60-A

№ на схеме:31

Каталожный номер:29010000071

Комплект:3

Примечание:

№ на схеме:32

Каталожный номер:29220008731

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:4041002137

Комплект:1

Примечание:LGB153-202270

№ на схеме:34

Наименование:Plug

Каталожный номер:4030000055

Комплект:2

Примечание:JB1000-M22*1.5EpZn-35

№ на схеме:35

Каталожный номер:4041002345

Комплект:1

Примечание:LGB150-204037

№ на схеме:36

Каталожный номер:4041000998

Комплект:1

Примечание:LGB149-004041

№ на схеме:37

Наименование:Air tank

Каталожный номер:29220017801

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cable tie

Каталожный номер:4190000020

Комплект:4

Примечание:LG13-ZS4*250

№ на схеме:39

Каталожный номер:4011000461

Комплект:1

Примечание:GB16674-M8*16EpZn-8.8

№ на схеме:40

Наименование:Clamp

Каталожный номер:26370001971

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:29220020912

Комплект:1

Примечание:

№ на схеме:42
