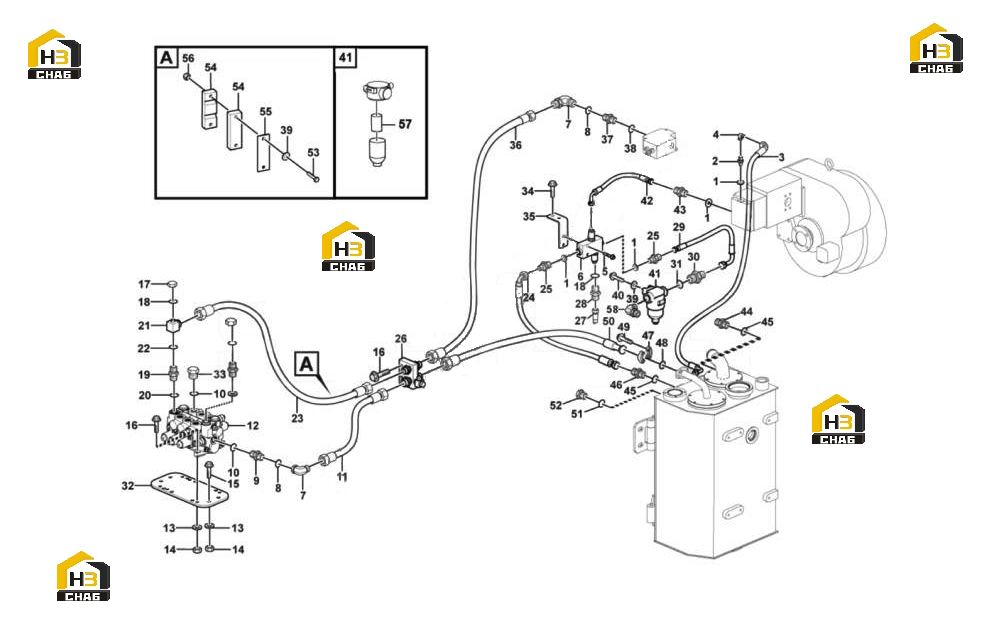

Система гидравлическая рабочая 2912002643 (часть 1)
← Система гидравлического масляного бака 2910002524
Система гидравлическая рабочая 2912002643 (часть 2) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:4041000502
Комплект:1
Примечание:LGB125-005075
№ на схеме:5
Каталожный номер:4011000279
Комплект:2
Примечание:GB16674-M10*60EpZn-8.8
№ на схеме:8
Каталожный номер:4030000501
Комплект:2
Примечание:GB3452.1-15.0*1.80G
№ на схеме:11
Каталожный номер:4041000511
Комплект:1
Примечание:LGB128-012112
№ на схеме:12
Каталожный номер:4120001964
Комплект:1
Примечание:ZL20DYL-03
№ на схеме:13
Каталожный номер:4015000168
Комплект:8
Примечание:GB97.1-12EpZn-300HV
№ на схеме:15
Каталожный номер:4011000479
Комплект:4
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:16
Каталожный номер:4011000467
Комплект:6
Примечание:GB16674-M12*45EpZn-8.8
№ на схеме:18
Каталожный номер:4030000240
Комплект:3
Примечание:GB3452.1-8.00*1.80G
№ на схеме:22
Каталожный номер:4030000504
Комплект:1
Примечание:GB3452.1-25.8*1.80G
№ на схеме:23
Каталожный номер:4041000599
Комплект:1
Примечание:LGB165-014140
№ на схеме:24
Каталожный номер:4041002445
Комплект:1
Примечание:LGB165-004080
№ на схеме:29
Каталожный номер:4041000592
Комплект:1
Примечание:LGB125-004055
№ на схеме:31
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:34
Каталожный номер:4011000474
Комплект:2
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:36
Каталожный номер:4041000510
Комплект:1
Примечание:LGB129-012045
№ на схеме:39
Каталожный номер:4015000162
Комплект:4
Примечание:GB97.1-10EpZn-300HV
№ на схеме:40
Каталожный номер:4011000082
Комплект:2
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:41
Каталожный номер:4120001954
Комплект:1
Примечание:PLF-C30*10
№ на схеме:42
Каталожный номер:4041000580
Комплект:1
Примечание:LGB125-004040
№ на схеме:48
Каталожный номер:4030000279
Комплект:1
Примечание:GB3452.1-25.0*3.55G
№ на схеме:49
Каталожный номер:4011000481
Комплект:4
Примечание:GB16674-M8*30EpZn-8.8
№ на схеме:53
Каталожный номер:4011000314
Комплект:2
Примечание:GB16674-M10*80EpZn-8.8
№ на схеме:57
Каталожный номер:4120001954001
Комплект:1
Примечание:PLFX-30X10
