Вал промежуточный (370804)

← Вал и муфта в сборе 4110000218 (370804) (часть ii) Вал выходной (370804) →

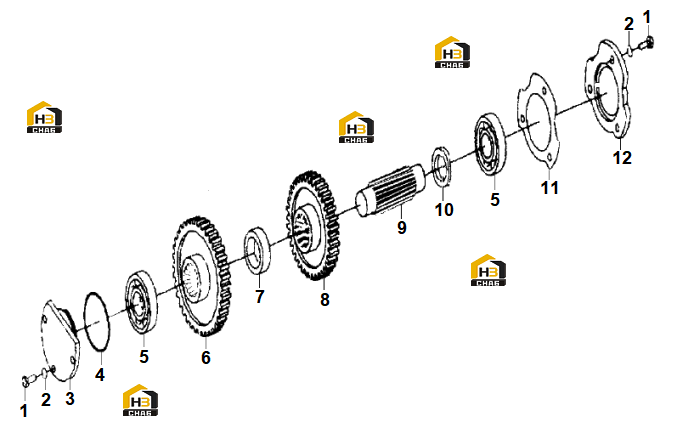

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4110000960005
Комплект:6
Примечание:01010-81025
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000381
Комплект:6
Примечание:GB7244-10-65Mn
0 ₽
шт
№ на схеме:3
Наименование:Cover plate
Каталожный номер:4110000218048
Комплект:1
Примечание:BD05-00018
0 ₽
шт
№ на схеме:4
Наименование:O-ring 85*2.5
Каталожный номер:4110000218003
Комплект:1
Примечание:07000-02085
0 ₽
шт
№ на схеме:5
Наименование:Ball bearing
Каталожный номер:4021000021
Комплект:2
Примечание:GB276-6308
0 ₽
шт
№ на схеме:6
Наименование:Gear
Каталожный номер:4110000218014
Комплект:1
Примечание:BDS05-00017
0 ₽
шт
№ на схеме:7
Наименование:Spacer sleeve
Каталожный номер:4110000218055
Комплект:1
Примечание:BD05-00019
0 ₽
шт
№ на схеме:8
Наименование:Gear
Каталожный номер:4110000218013
Комплект:1
Примечание:BD05-00002
0 ₽
шт
№ на схеме:9
Наименование:Shaft
Каталожный номер:4110000218107
Комплект:1
Примечание:BD05-00003
0 ₽
шт
№ на схеме:10
Наименование:Spacer sleeve
Каталожный номер:4110000218054
Комплект:1
Примечание:BD05-00005
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:4110000218032
Комплект:1
Примечание:BD05-00006
0 ₽
шт
№ на схеме:12
Наименование:Cover plate
Каталожный номер:4110000218047
Комплект:1
Примечание:BD05-00004
