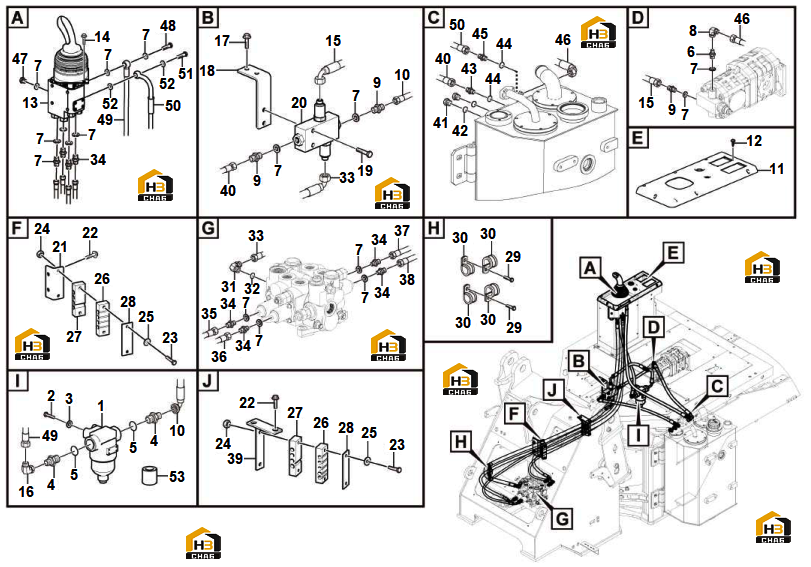

Трубопровод сервопривода
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120001954
Комплект:1
Примечание:PLF-C30*10
№ на схеме:2
Каталожный номер:4011000082
Комплект:2
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:3
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:5
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:10
Каталожный номер:4041000592
Комплект:1
Примечание:LGB125-004055
№ на схеме:12
Каталожный номер:4014000058
Комплект:6
Примечание:GB70.1-M6*20EpZn-8.8
№ на схеме:15
Каталожный номер:4041000580
Комплект:1
Примечание:LGB125-004040
№ на схеме:17
Каталожный номер:4011000474
Комплект:2
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:19
Каталожный номер:4011000279
Комплект:2
Примечание:GB16674-M10*60EpZn-8.8
№ на схеме:22
Каталожный номер:4011000137
Комплект:4
Примечание:GB16674-M12*20EpZn-8.8
№ на схеме:23
Каталожный номер:4011000169
Комплект:4
Примечание:GB16674-M8*70EpZn-8.8
№ на схеме:25
Каталожный номер:4015000072
Комплект:4
Примечание:GB97.1-8EpZn-300HV
№ на схеме:29
Каталожный номер:4011000461
Комплект:2
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:32
Каталожный номер:4030000240
Комплект:2
Примечание:GB3452.1-8.00*1.80G
№ на схеме:35
Каталожный номер:4041001927
Комплект:1
Примечание:LGB125-003290
№ на схеме:36
Каталожный номер:4041002446
Комплект:1
Примечание:LGB125-003295
№ на схеме:40
Каталожный номер:4041002445
Комплект:1
Примечание:LGB165-004080
№ на схеме:48
Каталожный номер:4011000344
Комплект:1
Примечание:JB999-M14*1.5*32EpZn-35
№ на схеме:51
Каталожный номер:4011000366
Комплект:1
Примечание:JB999-M18*1.5*40EpZn-35
№ на схеме:53
Каталожный номер:4120001954001
Комплект:1
Примечание:PLFX-30X10
