Рычаги управления с клапаном

Рычаги управления с клапаном

← Механизм переключения передач в сборе Мост передний в сборе →

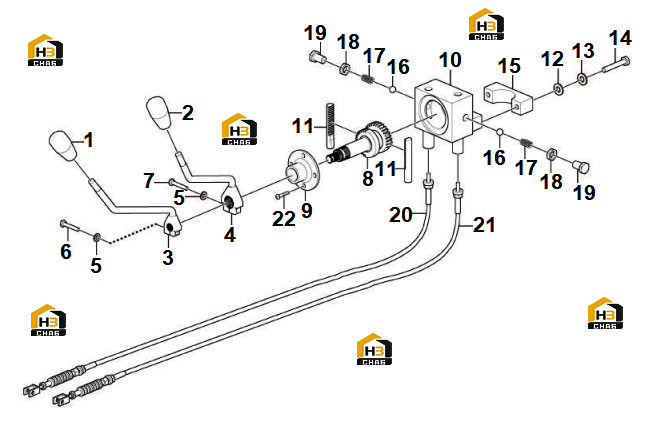

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Handle ball
Каталожный номер:4190002767001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Handle ball
Каталожный номер:4190002767002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connecting rod
Каталожный номер:4110002149001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connecting rod
Каталожный номер:4190002767004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer D6
Каталожный номер:4120000084073
Комплект:2
Примечание:GB/t93-1987
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:4190002767006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4190002767007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shaft
Каталожный номер:4190002767008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Link
Каталожный номер:4190002767009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Box
Каталожный номер:4190002767010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gear rack
Каталожный номер:4190002767011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4190002767012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4190002767013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4110002434007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seat
Каталожный номер:4110003056001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Ball
Каталожный номер:4190002767016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring
Каталожный номер:4110002149005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut M12x1.25
Каталожный номер:4190002767018
Комплект:2
Примечание:RM-008-01 M12x1.25
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:4190002767019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Control cable
Каталожный номер:4190000915019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Control cable
Каталожный номер:4190000915020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:4110001119010
Комплект:3
Примечание:
