Рулевой цилиндр в сборе (3713ch) 4120001821

Рулевой цилиндр в сборе (3713ch) 4120001821

← Цилиндр рулевого управления в сборе 2921000973 Рулевой цилиндр в сборе (371368) 4120001821 →

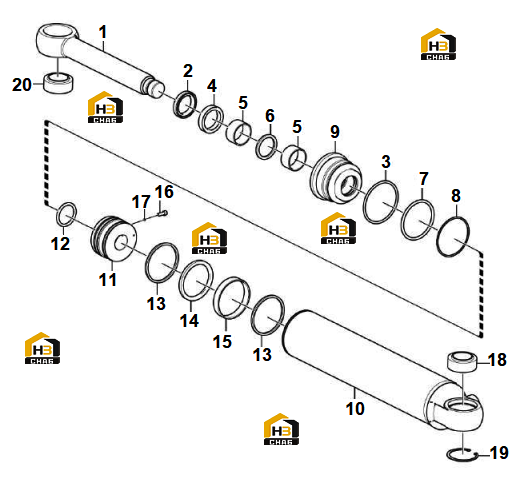

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120001821201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:4120001821203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cylinder
Каталожный номер:4120001821204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Piston
Каталожный номер:4120001821205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing ring kit
Каталожный номер:4120001821202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4120003179016
Комплект:1
Примечание:GB77-M8×10
0 ₽
шт
№ на схеме:17
Наименование:Ball
Каталожный номер:4090000126
Комплект:1
Примечание:GB308-5-GCr15
0 ₽
шт
№ на схеме:18
Наименование:Spherical plain bearing
Каталожный номер:4021000248
Комплект:1
Примечание:GB9163-GE35ES
0 ₽
шт
№ на схеме:19
Наименование:Retaining ring
Каталожный номер:4015000272
Комплект:1
Примечание:GB893.1-55-65Mn
0 ₽
шт
№ на схеме:20
Наименование:Bushing
Каталожный номер:4120001821206
Комплект:1
Примечание:
