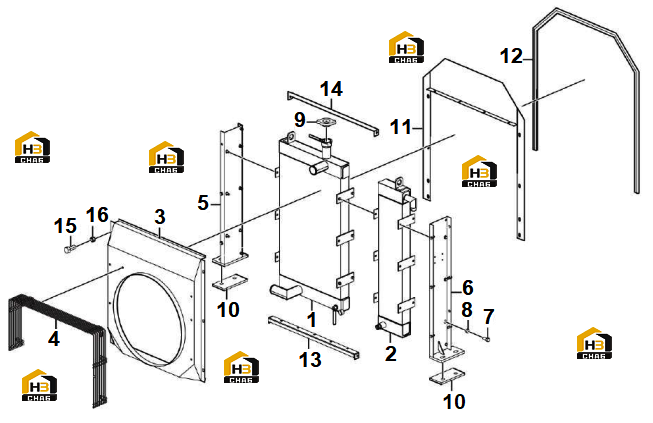

Радиатор в разборе (370725)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110002407001
Комплект:1
Примечание:LG920-5-1301100
№ на схеме:2
Каталожный номер:4110002407002
Комплект:1
Примечание:LG920-5-1301300
№ на схеме:3
Каталожный номер:4110002407003
Комплект:1
Примечание:LG920-5-1301600
№ на схеме:4
Каталожный номер:4110002407004
Комплект:1
Примечание:LG920-5-1301610
№ на схеме:5
Каталожный номер:4110002407005
Комплект:1
Примечание:LG920-5-1301630
№ на схеме:6
Каталожный номер:4110002407006
Комплект:1
Примечание:LG920-5-1301640
№ на схеме:7
Каталожный номер:6392200030
Комплект:18
Примечание:GB5781-M10*25EPZN-8.8
№ на схеме:9
Каталожный номер:4110001929
Комплект:1
Примечание:Тип II дуплекс 90 кПа плюс крышка FG2
№ на схеме:10
Каталожный номер:4110002407007
Комплект:2
Примечание:LG920-5-1301650
№ на схеме:11
Каталожный номер:4110002407008
Комплект:1
Примечание:LG920-5-1301651
№ на схеме:12
Каталожный номер:4110002407009
Комплект:1
Примечание:LG920-5-1301652
№ на схеме:13
Каталожный номер:4110002407010
Комплект:1
Примечание:LG920-5-1301653
№ на схеме:14
Каталожный номер:4110002407011
Комплект:1
Примечание:LG920-5-1301656
№ на схеме:15
Каталожный номер:4011000962
Комплект:30
Примечание:GB/T5781-M8×20EpZn-8.8
