Радиатор испарителя кондиционера кабины погрузчика

Радиатор испарителя кондиционера кабины погрузчика

← Система кондиционирования воздуха (часть ii) Система электропитания →

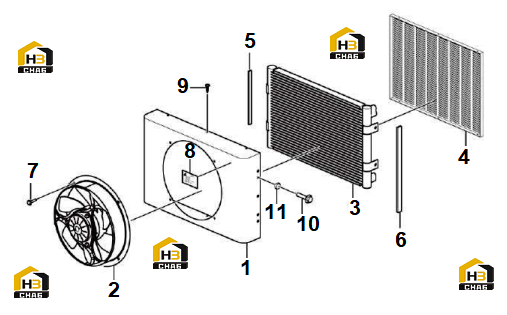

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Closure
Каталожный номер:4120002207001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fan
Каталожный номер:4120002207002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Condenser
Каталожный номер:4120002207003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fan guard
Каталожный номер:4120002207004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber plate
Каталожный номер:4120002207005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber plate
Каталожный номер:4120002207006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:4130002211001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Name plate
Каталожный номер:4190002907009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4014000428
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт M6x16
Каталожный номер:4190002123012
Комплект:4
Примечание:GB5787-86
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:4013000358
Комплект:4
Примечание:
