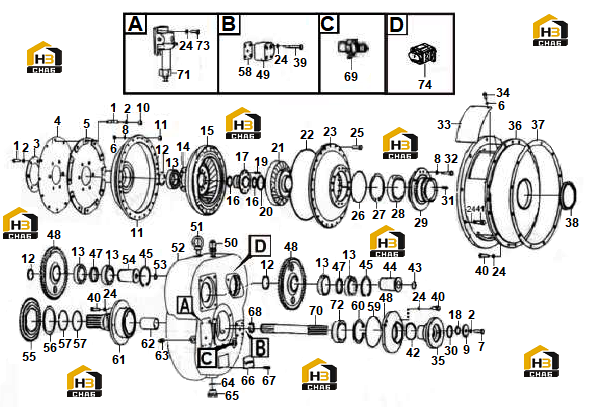

Гидротрансформатор в разборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000960006
Комплект:15
Примечание:01010-81225
№ на схеме:7
Каталожный номер:4011000061
Комплект:1
Примечание:GB5782-M12*35EpZn-8.8
№ на схеме:8
Каталожный номер:4110000084130
Комплект:40
Примечание:01602-20825
№ на схеме:11
Каталожный номер:4110000217039
Комплект:1
Примечание:YJ280-1C-00005
№ на схеме:12
Каталожный номер:4110000217073
Комплект:3
Примечание:04064-05020
№ на схеме:13
Каталожный номер:4021000011
Комплект:5
Примечание:GB276-6010
№ на схеме:15
Каталожный номер:4110000004015
Комплект:1
Примечание:YJ280-4A-10003
№ на схеме:16
Каталожный номер:4110000084103
Комплект:2
Примечание:04064-03818
№ на схеме:17
Каталожный номер:7200000807
Комплект:1
Примечание:YJ280-4A-10001
№ на схеме:18
Каталожный номер:4110000217036
Комплект:1
Примечание:YJ315D-00022B
№ на схеме:19
Каталожный номер:7200000809
Комплект:10
Примечание:2004400-00820
№ на схеме:20
Каталожный номер:4110000217064
Комплект:1
Примечание:04064-05520
№ на схеме:21
Каталожный номер:4110000217041
Комплект:1
Примечание:YJ280-4A-00005
№ на схеме:22
Каталожный номер:4030000616
Комплект:1
Примечание:GB3452.1-300*3.55G
№ на схеме:23
Каталожный номер:4110000004007
Комплект:1
Примечание:YJ280-4A-00006
№ на схеме:25
Каталожный номер:4110002525001
Комплект:24
Примечание:01010-80835
№ на схеме:26
Каталожный номер:4110000004016
Комплект:1
Примечание:07000-E2130
№ на схеме:27
Каталожный номер:4015000241
Комплект:1
Примечание:GB893.1-110-65Mn
№ на схеме:28
Каталожный номер:4021000113
Комплект:1
Примечание:GB276-6212
№ на схеме:30
Каталожный номер:4110000217048
Комплект:1
Примечание:1YJ315D-00021B
№ на схеме:32
Каталожный номер:4110000004019
Комплект:8
Примечание:01010-80822
№ на схеме:33
Каталожный номер:4110000217054
Комплект:2
Примечание:YJ280-4A-00007
№ на схеме:34
Каталожный номер:4110002525003
Комплект:8
Примечание:01010-80816
№ на схеме:35
Каталожный номер:4110000217047
Комплект:1
Примечание:YJ315D-00020B
№ на схеме:36
Каталожный номер:4110000217040
Комплект:1
Примечание:YJ280-4A-00001
№ на схеме:37
Каталожный номер:4110000217084
Комплект:1
Примечание:YJ280-4A-00016
№ на схеме:38
Каталожный номер:4110000217052
Комплект:1
Примечание:ZL30D-11-54
№ на схеме:39
Каталожный номер:4110000217057
Комплект:4
Примечание:01010-81095
№ на схеме:40
Каталожный номер:4110000960010
Комплект:21
Примечание:01010-81030
№ на схеме:41
Каталожный номер:4110000004020
Комплект:12
Примечание:01010-81040
№ на схеме:42
Каталожный номер:4110002580011
Комплект:1
Примечание:07012-70055
№ на схеме:43
Каталожный номер:4110000217095
Комплект:1
Примечание:04064-02010
№ на схеме:44
Каталожный номер:4110000004014
Комплект:1
Примечание:YJ280-4A-00017
№ на схеме:45
Каталожный номер:4110000217065
Комплект:1
Примечание:04064-08025
№ на схеме:47
Каталожный номер:4110000004013
Комплект:2
Примечание:YJ280-4A-00009
№ на схеме:48
Каталожный номер:4110000217046
Комплект:2
Примечание:YJ280-4DL-00002
№ на схеме:49
Каталожный номер:4110000217099
Комплект:1
Примечание:YJ265-40000
№ на схеме:50
Каталожный номер:4110000217049
Комплект:1
Примечание:YJ320-20000
№ на схеме:51
Каталожный номер:4110000217067
Комплект:1
Примечание:04530-11222
№ на схеме:52
Каталожный номер:4110000217019
Комплект:1
Примечание:YJ2801C00001
№ на схеме:53
Каталожный номер:7200000836
Комплект:1
Примечание:3004065-03012
№ на схеме:54
Каталожный номер:4110000217043
Комплект:1
Примечание:YJ280-4A-00010X
№ на схеме:55
Каталожный номер:4110000217045
Комплект:1
Примечание:YJ280-4DL-00001
№ на схеме:56
Каталожный номер:4110000217061
Комплект:1
Примечание:04064-01030 100
№ на схеме:57
Каталожный номер:4110000217051
Комплект:2
Примечание:ZL30D-11-19
№ на схеме:60
Каталожный номер:4110000217066
Комплект:1
Примечание:04065-09030
№ на схеме:66
Каталожный номер:4110000217098
Комплект:1
Примечание:YJ280-4DL-BP
№ на схеме:68
Каталожный номер:4110000217069
Комплект:1
Примечание:YJ265-00014
№ на схеме:70
Каталожный номер:4110000217006
Комплект:1
Примечание:YJ2801C00002
№ на схеме:71
Каталожный номер:4110000217001
Комплект:1
Примечание:YJ320-10000
№ на схеме:72
Каталожный номер:4021000021
Комплект:1
Примечание:GB276-6308
№ на схеме:74
Каталожный номер:4110000217087
Комплект:1
Примечание:CB-FA25-FL-X
