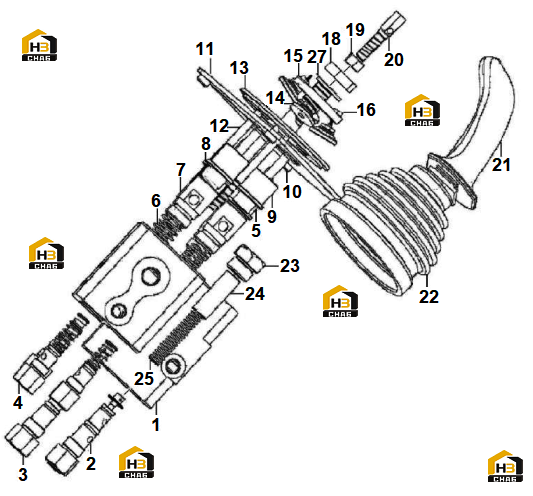

Джойстик в сборе

← Рычаг управления в сборе Система подъемных цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve body

Каталожный номер:4120000370013

Комплект:1

Примечание:DXS-08

№ на схеме:2

Наименование:Sequence valve group djs-2.05

Каталожный номер:4120000370019

Комплект:1

Примечание:

№ на схеме:3

Наименование:Measurement module ii djs-2.04

Каталожный номер:4120000370026

Комплект:1

Примечание:

№ на схеме:4

Наименование:Measurement module i djs-1.04

Каталожный номер:4120000370015

Комплект:3

Примечание:

№ на схеме:5

Наименование:Pressure bar module i dxs-10

Каталожный номер:4120000370017

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring djs-1.03

Каталожный номер:4120000370016

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pressure bar module ii dxs-12

Каталожный номер:4120000370023

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:4120000370018

Комплект:1

Примечание:DXS-11

№ на схеме:9

Наименование:Solenoid valve

Каталожный номер:4120002027004

Комплект:3

Примечание:

№ на схеме:10

Наименование:Pin group dxs-05

Каталожный номер:4120000370010

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:4120000370012

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:4014000158

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:4120000370011

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:4120000370008

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:4120000370009

Комплект:1

Примечание:DXS-04

№ на схеме:16

Наименование:Nut

Каталожный номер:4013000028

Комплект:4

Примечание:GB6170-M6EpZn-8

№ на схеме:17

Наименование:Washer

Каталожный номер:4015000374

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:4013000352

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4013000011

Комплект:1

Примечание:GB6170-M12EpZn-8

№ на схеме:20

Наименование:Nipple

Каталожный номер:4120000370005

Комплект:1

Примечание:DXS-02

№ на схеме:21

Наименование:Control kit

Каталожный номер:4120000370004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:4120002027053

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:4120002027052

Комплект:1

Примечание:

№ на схеме:24

Наименование:Guide sleeve

Каталожный номер:4120002027054

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring djs-2.07a

Каталожный номер:4120000370021

Комплект:1

Примечание:
