Цилиндр ковша (371368)

← Гидравлический маслобак в сборе Цилиндр стрелы (371368) →

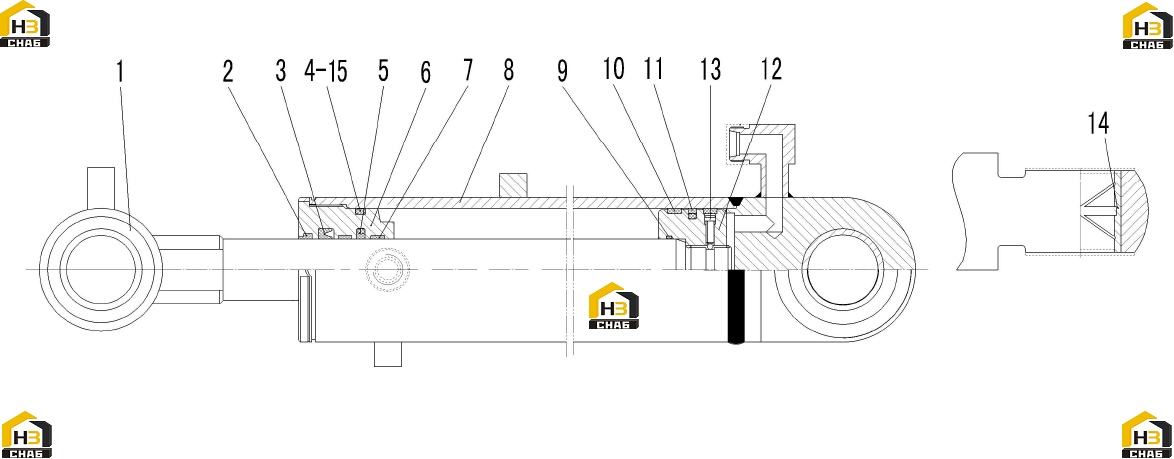

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PISTON ROD
Каталожный номер:4120001085102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CYLINDER COVER
Каталожный номер:4120000979103
Комплект:1
Примечание:HSGL-100/55*404-2
0 ₽
шт
№ на схеме:7
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CYLINDER BODY
Каталожный номер:4120001085103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PISTON
Каталожный номер:4120000979105
Комплект:1
Примечание:HSGL-100/55*404-4
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:4014000238
Комплект:1
Примечание:GB70.1-M8*20-8.8
0 ₽
шт
№ на схеме:14
Наименование:BUSHING
Каталожный номер:4120000979106
Комплект:2
Примечание:HSGL-100/55*404-6
0 ₽
шт
№ на схеме:15
Наименование:SEALING MEMBER AGGREGATE
Каталожный номер:4120001085101
Комплект:1
Примечание:
