Тормоз в сборе

Тормоз в сборе

← Ведущий мост в сборе (задний мост) Редуктор в сборе (передняя ось) →

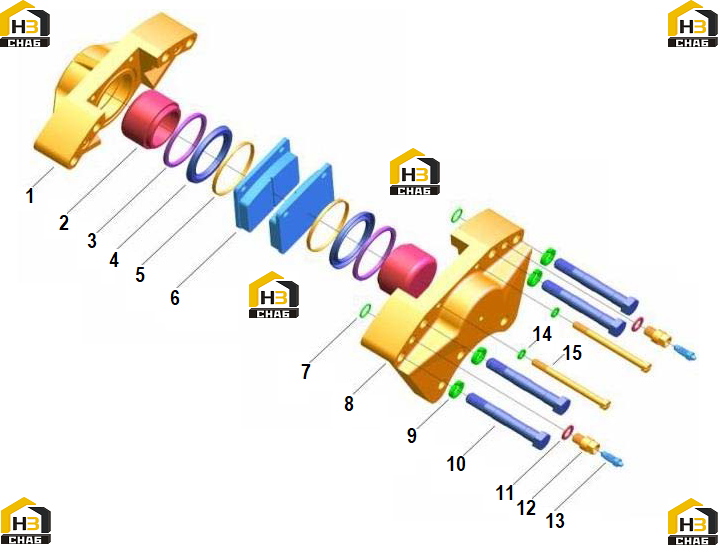

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:EXTERNAL PLIERS
Каталожный номер:7200000198
Комплект:1
Примечание:ZL15.5-1
0 ₽
шт
№ на схеме:2
Наименование:PISTON
Каталожный номер:7200000182
Комплект:2
Примечание:408113A
0 ₽
шт
№ на схеме:3
Наименование:SEALING RING
Каталожный номер:7200000184
Комплект:2
Примечание:408112
0 ₽
шт
№ на схеме:4
Наименование:COVER ASSY, DUST
Каталожный номер:7200000176
Комплект:2
Примечание:408110
0 ₽
шт
№ на схеме:5
Наименование:CLOSING RING
Каталожный номер:7200000185
Комплект:2
Примечание:408111
0 ₽
шт
№ на схеме:6
Наименование:BRAKE SHOE
Каталожный номер:7200000208
Комплект:2
Примечание:ZL15.5.1
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:4030000011
Комплект:2
Примечание:GB1235-20*2.4
0 ₽
шт
№ на схеме:8
Наименование:INTERNAL PLIERS
Каталожный номер:7200000192
Комплект:1
Примечание:ZL15.5-2
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:4015000029
Комплект:4
Примечание:GB93-18-65Mn
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:7200000187
Комплект:4
Примечание:ZL15.5-3
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:7200000171
Комплект:2
Примечание:408124
0 ₽
шт
№ на схеме:12
Наименование:JOINT
Каталожный номер:7200000183
Комплект:2
Примечание:408104
0 ₽
шт
№ на схеме:13
Наименование:VENT NOZZLE SEAT
Каталожный номер:7200000179
Комплект:2
Примечание:408103
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:4015000025
Комплект:2
Примечание:GB93-10-65Mn
0 ₽
шт
№ на схеме:15
Наименование:BOLT PIN
Каталожный номер:7200000189
Комплект:2
Примечание:408114
