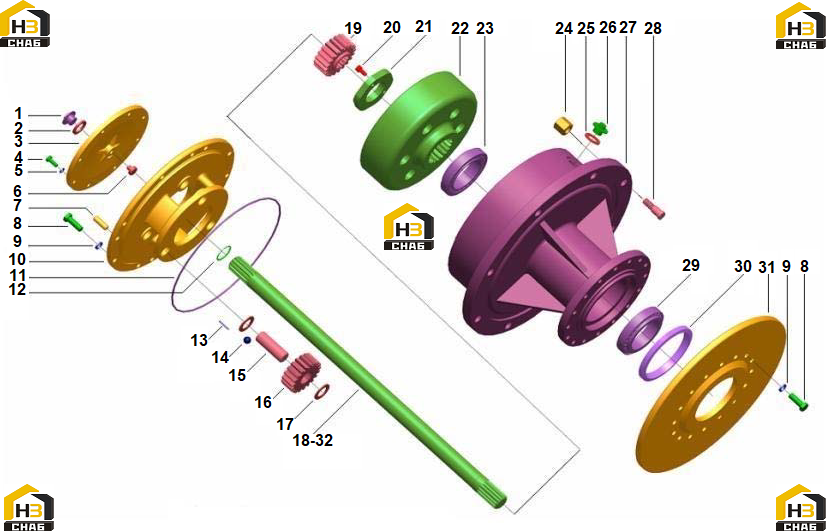

Редуктор в сборе (передняя ось)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:28809028560351
Комплект:2
Примечание:ZL10.4AB-69
№ на схеме:4
Каталожный номер:4011000754
Комплект:16
Примечание:GB5783-M8*20EpZn-10.9
№ на схеме:8
Каталожный номер:4011000124
Комплект:16
Примечание:GB5786-M12*1.25*35EpZn-10.9
№ на схеме:10
Каталожный номер:7200000201
Комплект:2
Примечание:ZL15F.2.2-4
№ на схеме:11
Каталожный номер:7200000159
Комплект:2
Примечание:ZL15F.2-7
№ на схеме:12
Каталожный номер:4015000020
Комплект:2
Примечание:GB894.1-35-65Mn
№ на схеме:13
Каталожный номер:4090000002
Комплект:174
Примечание:GB309-3*29.8-GCr15
№ на схеме:14
Каталожный номер:4090000126
Комплект:6
Примечание:GB308-5-GCr15
№ на схеме:15
Каталожный номер:7200000204
Комплект:6
Примечание:ZL15F.2.2-2
№ на схеме:17
Каталожный номер:7200000203
Комплект:12
Примечание:ZL15F.2.2-3
№ на схеме:18
Каталожный номер:28809028560191
Комплект:1
Примечание:ZL15F.2-3A
№ на схеме:20
Каталожный номер:4014000033
Комплект:2
Примечание:GB70.1-M8*16EpZn-8.8
№ на схеме:21
Каталожный номер:28809028560391
Комплект:2
Примечание:ZL15G.2-20
№ на схеме:22
Каталожный номер:28809028560211
Комплект:2
Примечание:ZL15G.2.1-1
№ на схеме:24
Каталожный номер:28809028560371
Комплект:8
Примечание:ZL15F.2-17A
№ на схеме:26
Каталожный номер:28809028560361
Комплект:2
Примечание:ZL15F.2-14A
№ на схеме:27
Каталожный номер:28809028560331
Комплект:2
Примечание:ZL15G.2-8
№ на схеме:28
Каталожный номер:28809028560341
Комплект:8
Примечание:ZL15F.2-16DA
№ на схеме:30
Каталожный номер:7200000205
Комплект:2
Примечание:HG4-692-PG115*140*14
№ на схеме:31
Каталожный номер:7200000207
Комплект:2
Примечание:ZL15II.03.04.017
№ на схеме:32
Каталожный номер:28809028560261
Комплект:1
Примечание:ZL15F.2-3B
