Нижняя рама кабины

Нижняя рама кабины

← Кабина в сборе Сиденье в сборе →

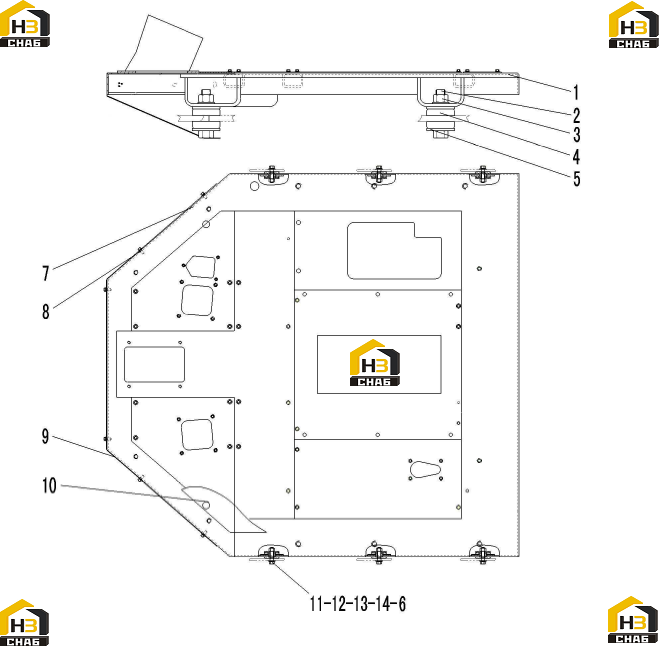

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BANK
Каталожный номер:29310010891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:4011000648
Комплект:4
Примечание:GB5782-M20*120EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:4013000020
Комплект:4
Примечание:GB6170-M20EpZn-8
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:29050000121
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SHOCK MOUNT
Каталожный номер:29050000101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:4015000256
Комплект:6
Примечание:GB96.1-8EpZn-300HV
0 ₽
шт
№ на схеме:7
Наименование:RIGHT COVER SHEET
Каталожный номер:29310006812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:LEFT COVER SHEET
Каталожный номер:29310006852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:4011000467
Комплект:6
Примечание:GB16674-M12*45EpZn-8.8
0 ₽
шт
№ на схеме:10
Наименование:PIN OF BOARDING
Каталожный номер:29310010931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:NUT
Каталожный номер:4013000011
Комплект:6
Примечание:GB6170-M12EpZn-8
0 ₽
шт
№ на схеме:12
Наименование:PRESS PLATE
Каталожный номер:29310008711
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:DAMP BLOCK
Каталожный номер:29310008721
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:DAMP BLOCK CUSHION
Каталожный номер:29310008731
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:4011000105
Комплект:6
Примечание:GB5783-M8*20EpZn-8.8
