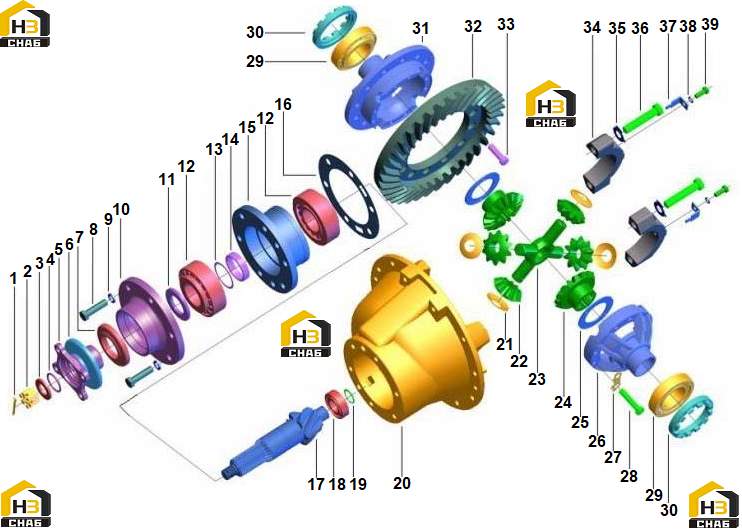

Бортовая передача в сборе (передняя ось)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4016000261
Комплект:1
Примечание:GB91-3.2*40EpZn-Q235A
№ на схеме:2
Каталожный номер:28809028560311
Комплект:1
Примечание:ZL15F.2.5.1-14
№ на схеме:4
Каталожный номер:28809028560131
Комплект:1
Примечание:ZL15F.2.5.1-13
№ на схеме:5
Каталожный номер:28809028560381
Комплект:1
Примечание:ZL15F.2.5.1-8Q
№ на схеме:6
Каталожный номер:28809028560271
Комплект:1
Примечание:ZL15F.2.5.1-11
№ на схеме:7
Каталожный номер:28809028560441
Комплект:1
Примечание:ZL15F.2.5.1-10
№ на схеме:8
Каталожный номер:4011000843
Комплект:6
Примечание:GB5786-M12*1.25*45EpZn-10.9
№ на схеме:10
Каталожный номер:28809028560461
Комплект:1
Примечание:ZL15F.2.5.1-7D
№ на схеме:11
Каталожный номер:28809028560451
Комплект:1
Примечание:ZL15F.2.5.1-6
№ на схеме:14
Каталожный номер:7200000211
Комплект:1
Примечание:ZL15F.2.5.1-3
№ на схеме:15
Каталожный номер:28809028560471
Комплект:1
Примечание:ZL15F.2.5.1-2D
№ на схеме:17
Каталожный номер:28809028560511
Комплект:1
Примечание:ZL15F.2.5.1-1A
№ на схеме:19
Каталожный номер:4015000130
Комплект:1
Примечание:GB894.1-25-65Mn
№ на схеме:20
Каталожный номер:28809028560491
Комплект:1
Примечание:ZL15F.2.5-8A
№ на схеме:21
Каталожный номер:28809028560421
Комплект:4
Примечание:ZL15F.2.5-12
№ на схеме:22
Каталожный номер:28809028560411
Комплект:4
Примечание:ZL15F.2.5-13
№ на схеме:23
Каталожный номер:28809028560431
Комплект:1
Примечание:ZL15F.2.5-11A
№ на схеме:24
Каталожный номер:28809028560141
Комплект:2
Примечание:ZL15F.2.5-14
№ на схеме:25
Каталожный номер:28809028560151
Комплект:2
Примечание:ZL15F.2.5-15
№ на схеме:26
Каталожный номер:28809028560171
Комплект:1
Примечание:ZL15F.2.5-10
№ на схеме:27
Каталожный номер:28809028560281
Комплект:4
Примечание:ZL15F.2.5-17
№ на схеме:28
Каталожный номер:28809028560161
Комплект:8
Примечание:ZL15F.2.5-16
№ на схеме:30
Каталожный номер:7200000174
Комплект:2
Примечание:ZL15F.2.5-9
№ на схеме:31
Каталожный номер:28809028560181
Комплект:1
Примечание:ZL15F.2.5-3
№ на схеме:32
Каталожный номер:28809028560221
Комплект:1
Примечание:ZL15F.2.5-7A
№ на схеме:34
Каталожный номер:7200000166
Комплект:2
Примечание:ZL15F.2.5-2
№ на схеме:35
Каталожный номер:28809028560401
Комплект:4
Примечание:ZL80-06.5.2-7
№ на схеме:36
Каталожный номер:4011000844
Комплект:4
Примечание:GB5785-M14*1.5*70-10.9
№ на схеме:37
Каталожный номер:28809028560251
Комплект:2
Примечание:ZL15F.2.5-18
