Система гидротрансформатора lg9180b1

Система гидротрансформатора lg9180b1

← Ручка управления lg9180a3 Система коробки передач (трансмиссия) lg9180c1-2 →

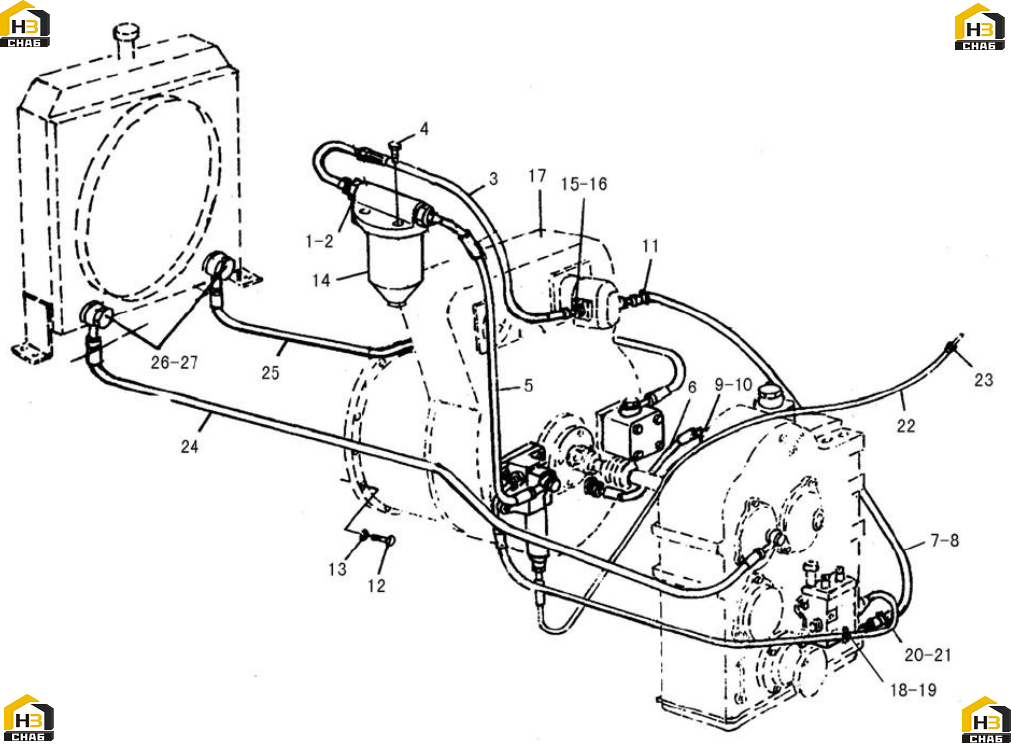

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:29040006521
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:4030000013
Комплект:2
Примечание:GB1235-32*3.1
0 ₽
шт
№ на схеме:3
Наименование:TO FILTER PIPE
Каталожный номер:29040006531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:4011000481
Комплект:2
Примечание:GB16674-M8*30EpZn-8.8
0 ₽
шт
№ на схеме:5
Наименование:TO TORQUE CONVERTER PIPE
Каталожный номер:29040006541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:4030000267
Комплект:1
Примечание:JB8406-B19*450
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:4017000011
Комплект:6
Примечание:JB8870-d32
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:4030000207
Комплект:2
Примечание:JB8406-B19*1100
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:29040006551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:4030000059
Комплект:1
Примечание:JB1002-20-T2
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:29040006561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:4011000085
Комплект:12
Примечание:GB5783-M10*35EpZn-8.8
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:4015000025
Комплект:12
Примечание:GB93-10-65Mn
0 ₽
шт
№ на схеме:14
Наименование:FILTER
Каталожный номер:4110000357
Комплект:1
Примечание:QF60M33G
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:29040006571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TORQUE CONVERTER
Каталожный номер:4110000217
Комплект:1
Примечание:YJ280-4DL
0 ₽
шт
№ на схеме:18
Наименование:CLAMP
Каталожный номер:29350000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:4011000461
Комплект:1
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:20
Наименование:TO SHAFT VALVE PIPE
Каталожный номер:29040006581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING
Каталожный номер:4030000179
Комплект:2
Примечание:GB3452.1-8.50*1.80G
0 ₽
шт
№ на схеме:22
Наименование:PIPE
Каталожный номер:29040006591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONNECTOR
Каталожный номер:29010001111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:TO RADATOR PIPE
Каталожный номер:29030008121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TO RADATOR PIPE
Каталожный номер:29030008131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:BOLT
Каталожный номер:4011000147
Комплект:4
Примечание:JB999-M27*2*55EpZn-35
0 ₽
шт
№ на схеме:27
Наименование:WASHER
Каталожный номер:4030000062
Комплект:8
Примечание:JB1002-27-T2
