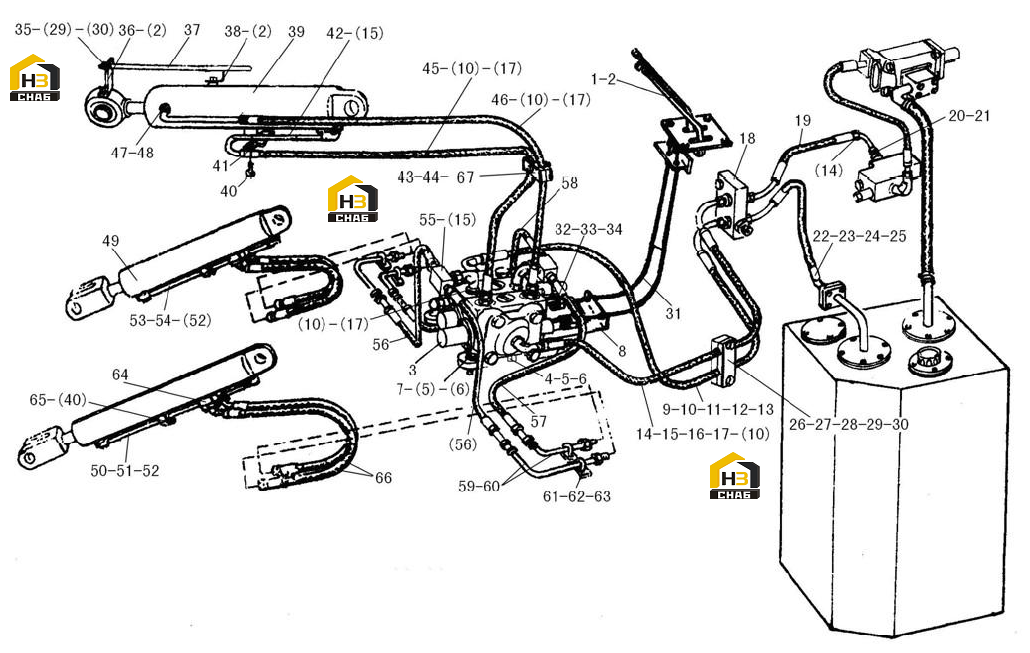

Гидравлическая система рулевого управления lg9180f1-4
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000986
Комплект:1
Примечание:LG12-918CZJG
№ на схеме:2
Каталожный номер:4011000447
Комплект:6
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:3
Каталожный номер:4120000365
Комплект:1
Примечание:ZL20DL1-02
№ на схеме:4
Каталожный номер:4011000479
Комплект:4
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:5
Каталожный номер:4015000168
Комплект:8
Примечание:GB97.1-12EpZn-300HV
№ на схеме:7
Каталожный номер:4011000467
Комплект:6
Примечание:GB16674-M12*45EpZn-8.8
№ на схеме:8
Каталожный номер:29120006521
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:4030000504
Комплект:1
Примечание:GB3452.1-25.8*1.80G
№ на схеме:15
Каталожный номер:4030000501
Комплект:5
Примечание:GB3452.1-15.0*1.80G
№ на схеме:22
Каталожный номер:4011000481
Комплект:4
Примечание:GB16674-M8*30EpZn-8.8
№ на схеме:23
Каталожный номер:4030000279
Комплект:1
Примечание:GB3452.1-25.0*3.55G
№ на схеме:28
Каталожный номер:4011000314
Комплект:2
Примечание:GB16674-M10*80EpZn-8.8
№ на схеме:30
Каталожный номер:4015000162
Комплект:4
Примечание:GB97.1-10EpZn-300HV
№ на схеме:31
Каталожный номер:29120008051
Комплект:2
Примечание:
№ на схеме:33
Каталожный номер:4016000195
Комплект:2
Примечание:GB882-8*26EpZn-35
№ на схеме:37
Каталожный номер:29140006521
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:29140000041
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:4120000979
Комплект:1
Примечание:HSGL-100*55*404-779
№ на схеме:40
Каталожный номер:4011000461
Комплект:6
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:42
Каталожный номер:29140006541
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:4120001153
Комплект:2
Примечание:HSGL-90*50*640-965
№ на схеме:50
Каталожный номер:29130006521
Комплект:1
Примечание:
№ на схеме:51
Каталожный номер:29130006531
Комплект:1
Примечание:
№ на схеме:52
Каталожный номер:4030000242
Комплект:4
Примечание:GB3452.1-12.5*1.80G
№ на схеме:53
Каталожный номер:29130006541
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:29130006551
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:29130006561
Комплект:2
Примечание:
№ на схеме:59
Каталожный номер:29130006571
Комплект:2
Примечание:
№ на схеме:60
Каталожный номер:29130006581
Комплект:2
Примечание:
№ на схеме:61
Каталожный номер:4011000555
Комплект:4
Примечание:JB/ZQ4321-18Zn-Q235A.F
№ на схеме:63
Каталожный номер:4015000207
Комплект:8
Примечание:GB97.1-6EpZn-300HV
№ на схеме:64
Каталожный номер:4011000455
Комплект:2
Примечание:GB16674-M8*25EpZn-8.8
№ на схеме:66
Каталожный номер:29130006591
Комплект:4
Примечание:
№ на схеме:67
Каталожный номер:4011000282
Комплект:2
Примечание:GB16674-M10*75EpZn-8.8
