Цилиндр стрелы (371401)

← Цилиндр ковша (371401) Пальцы, втулки подъемной рамы →

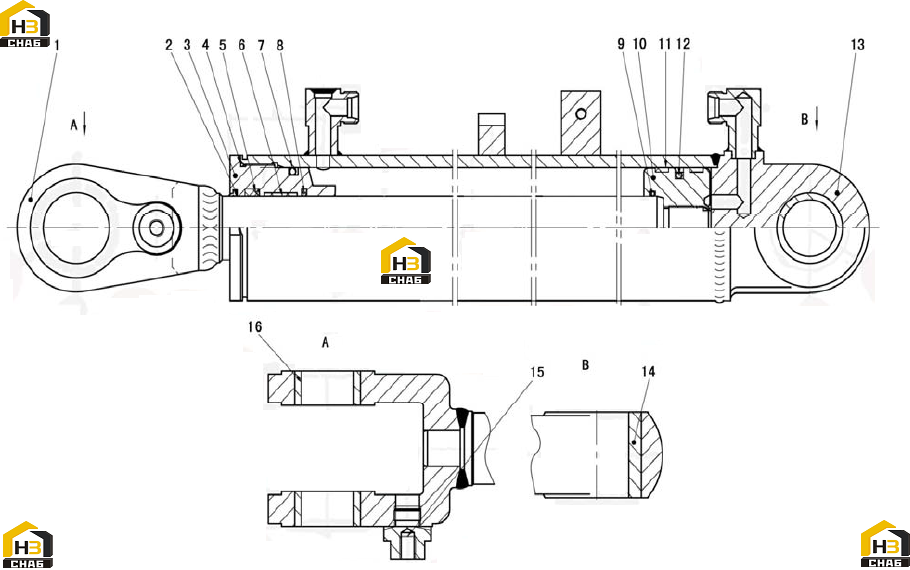

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:32.10
Наименование:PISTON
Каталожный номер:4120002273004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.1
Наименование:PISTON ROD
Каталожный номер:4120002273002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.11
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.12
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.13
Наименование:CYLINDER BODY
Каталожный номер:4120002273005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.14
Наименование:BUSHING
Каталожный номер:4120002273006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.15
Наименование:SEAT
Каталожный номер:4120002273007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.16
Наименование:BUSHING
Каталожный номер:4120002273008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.2
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.3
Наименование:CYLINDER COVER
Каталожный номер:4120002273003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.4
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.5
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.6
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.7
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.8
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.9
Наименование:SEAL KIT
Каталожный номер:4120002273001
Комплект:1
Примечание:
