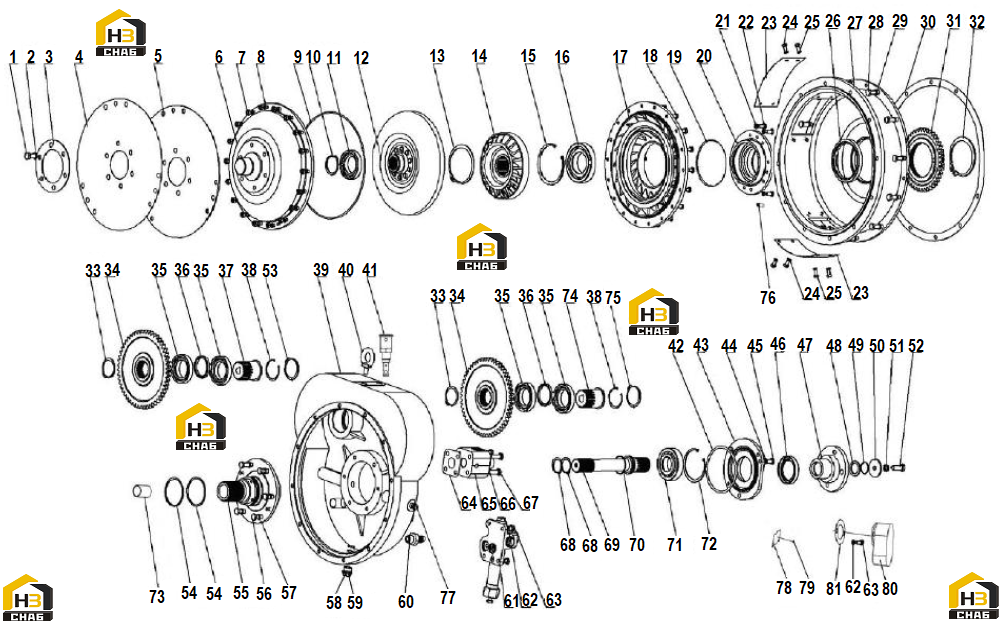

Гидротрансформатор в разборе yj280-1dl (370804)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5.10
Каталожный номер:4110000217073
Комплект:1
Примечание:04064-05020 50
№ на схеме:5.1
Каталожный номер:4110000217083
Комплект:1
Примечание:01010-51225
№ на схеме:5.11
Каталожный номер:4021000011
Комплект:1
Примечание:GB276-6010
№ на схеме:5.12
Каталожный номер:4110000790001
Комплект:1
Примечание:YJ280-1A-10000
№ на схеме:5.13
Каталожный номер:4110000217074
Комплект:1
Примечание:04064-05520 55
№ на схеме:5.14
Каталожный номер:4110000217007
Комплект:1
Примечание:YJ2801A00002
№ на схеме:5.15
Каталожный номер:4015000241
Комплект:1
Примечание:GB893.1-110-65Mn
№ на схеме:5.16
Каталожный номер:4021000113
Комплект:1
Примечание:GB276-6212
№ на схеме:5.17
Каталожный номер:4110000217030
Комплект:1
Примечание:YJ280-1A-00001
№ на схеме:5.18
Каталожный номер:4110000790002
Комплект:1
Примечание:01010-60832
№ на схеме:5.19
Каталожный номер:4030000010
Комплект:1
Примечание:GB1235-130*3.1
№ на схеме:5.2
Каталожный номер:4110000011108
Комплект:1
Примечание:01602-11236
№ на схеме:5.20
Каталожный номер:4110000217022
Комплект:1
Примечание:YJ2804A00015
№ на схеме:5.21
Каталожный номер:4110000011087
Комплект:1
Примечание:801602-10825
№ на схеме:5.22
Каталожный номер:4110000790003
Комплект:1
Примечание:01010-60822
№ на схеме:5.23
Каталожный номер:4110000217054
Комплект:1
Примечание:1YJ280-4A-00007
№ на схеме:5.24
Каталожный номер:4110000011086
Комплект:1
Примечание:01010-50816
№ на схеме:5.25
Каталожный номер:4110000011087
Комплект:1
Примечание:801602-10825
№ на схеме:5.26
Каталожный номер:4110000217052
Комплект:1
Примечание:ZL30D-11-54
№ на схеме:5.27
Каталожный номер:4110000217040
Комплект:1
Примечание:1YJ280-4A-00001
№ на схеме:5.28
Каталожный номер:4011000794
Комплект:1
Примечание:GB21-M10*30EpZn-10.9
№ на схеме:5.29
Каталожный номер:4110000011097
Комплект:1
Примечание:01602-11030
№ на схеме:5.3
Каталожный номер:4110000011116
Комплект:1
Примечание:YB315Z5-04
№ на схеме:5.30
Каталожный номер:4110000217084
Комплект:1
Примечание:YJ280-4A-00016
№ на схеме:5.31
Каталожный номер:4110000217045
Комплект:1
Примечание:1YJ280-4DL-00001
№ на схеме:5.32
Каталожный номер:4110000217061
Комплект:1
Примечание:04064-01030
№ на схеме:5.33
Каталожный номер:4110000217063
Комплект:1
Примечание:04064-05020
№ на схеме:5.34
Каталожный номер:4110000217046
Комплект:1
Примечание:1YJ280-4DL-00002
№ на схеме:5.35
Каталожный номер:4021000011
Комплект:1
Примечание:GB276-6010
№ на схеме:5.37
Каталожный номер:4110000217024
Комплект:1
Примечание:YJ2804A00017
№ на схеме:5.38
Каталожный номер:4110000217065
Комплект:1
Примечание:04064-08025
№ на схеме:5.39
Каталожный номер:4110000217019
Комплект:1
Примечание:YJ2801C00001
№ на схеме:5.4
Каталожный номер:4110000217071
Комплект:1
Примечание:YJ265-00002
№ на схеме:5.40
Каталожный номер:4110000217067
Комплект:1
Примечание:04530-11222
№ на схеме:5.41
Каталожный номер:4110000217049
Комплект:1
Примечание:1YJ320-20000
№ на схеме:5.42
Каталожный номер:4030000010
Комплект:1
Примечание:GB1235-130*3.1
№ на схеме:5.43
Каталожный номер:4110000217028
Комплект:1
Примечание:YJ2801C00003
№ на схеме:5.44
Каталожный номер:4110000011097
Комплект:1
Примечание:01602-11030
№ на схеме:5.45
Каталожный номер:4011000794
Комплект:1
Примечание:GB21-M10*30EpZn-10.9
№ на схеме:5.46
Каталожный номер:4110000217027
Комплект:1
Примечание:701220055
№ на схеме:5.47
Каталожный номер:4110000217047
Комплект:1
Примечание:1YJ315D-00020B
№ на схеме:5.48
Каталожный номер:4110000217048
Комплект:1
Примечание:1YJ315D-00021B
№ на схеме:5.49
Каталожный номер:4110000217036
Комплект:1
Примечание:0YJ315D-00022B
№ на схеме:5.5
Каталожный номер:4110000217072
Комплект:1
Примечание:YJ265-10000
№ на схеме:5.50
Каталожный номер:4110000217038
Комплект:1
Примечание:1YJ280-1C-00004
№ на схеме:5.51
Каталожный номер:4110000011108
Комплект:1
Примечание:12 01602-11236
№ на схеме:5.52
Каталожный номер:4110000217058
Комплект:1
Примечание:01010-51235
№ на схеме:5.53
Каталожный номер:7200000830
Комплект:1
Примечание:2004065-02010
№ на схеме:5.54
Каталожный номер:4110000217051
Комплект:1
Примечание:0ZL30D-11-19
№ на схеме:5.55
Каталожный номер:4110000217020
Комплект:1
Примечание:YJ2804A00014
№ на схеме:5.56
Каталожный номер:4011000794
Комплект:1
Примечание:GB21-M10*30EpZn-10.9
№ на схеме:5.57
Каталожный номер:4110000011097
Комплект:1
Примечание:01602-11030
№ на схеме:5.59
Каталожный номер:4110000217034
Комплект:1
Примечание:07044-12412A
№ на схеме:5.6
Каталожный номер:4110000217039
Комплект:1
Примечание:1YJ280-1C-00005
№ на схеме:5.60
Каталожный номер:4110000217018
Комплект:1
Примечание:YJ2804C00007
№ на схеме:5.61
Каталожный номер:4110000217001
Комплект:1
Примечание:YJ320-10000
№ на схеме:5.62
Каталожный номер:4110000011097
Комплект:1
Примечание:01602-11030
№ на схеме:5.63
Каталожный номер:4110000217056
Комплект:1
Примечание:01010-51025
№ на схеме:5.64
Каталожный номер:4110000217037
Комплект:1
Примечание:1YJ265-00012
№ на схеме:5.65
Каталожный номер:4110000217023
Комплект:1
Примечание:YJ26540000
№ на схеме:5.66
Каталожный номер:4110000217057
Комплект:1
Примечание:01010-51095
№ на схеме:5.67
Каталожный номер:4110000011097
Комплект:1
Примечание:01602-11030
№ на схеме:5.68
Каталожный номер:4110000217062
Комплект:1
Примечание:04064-03818
№ на схеме:5.69
Каталожный номер:4110000217006
Комплект:1
Примечание:YJ2801C00002
№ на схеме:5.7
Каталожный номер:4110000518002
Комплект:1
Примечание:01580-00806 M8
№ на схеме:5.70
Каталожный номер:4110000217069
Комплект:1
Примечание:YJ265-00014
№ на схеме:5.71
Каталожный номер:4021000021
Комплект:1
Примечание:GB276-6308
№ на схеме:5.72
Каталожный номер:4110000217066
Комплект:1
Примечание:04065-09030
№ на схеме:5.73
Каталожный номер:7200000842
Комплект:1
Примечание:YJ280-4A-00011
№ на схеме:5.74
Каталожный номер:4110000004008
Комплект:1
Примечание:1YJ280-4A-00010
№ на схеме:5.75
Каталожный номер:7200000836
Комплект:1
Примечание:3004065-03012
№ на схеме:5.76
Каталожный номер:4110000084064
Комплект:1
Примечание:1ZL30D-11-22
№ на схеме:5.77
Каталожный номер:4110000217033
Комплект:1
Примечание:07043-00312
№ на схеме:5.78
Каталожный номер:4110000217086
Комплект:1
Примечание:YJ280-1DL-BP
№ на схеме:5.79
Каталожный номер:7200000846
Комплект:1
Примечание:04418-03060
№ на схеме:5.8
Каталожный номер:4110000011087
Комплект:1
Примечание:801602-10825
№ на схеме:5.80
Каталожный номер:4110000217087
Комплект:1
Примечание:CB-FA25-FL-X
№ на схеме:5.81
Каталожный номер:4110000217050
Комплект:1
Примечание:1YJ380Q-00021
№ на схеме:5.9
Каталожный номер:4030000616
Комплект:1
Примечание:PGB3452.1-300*3.55G
