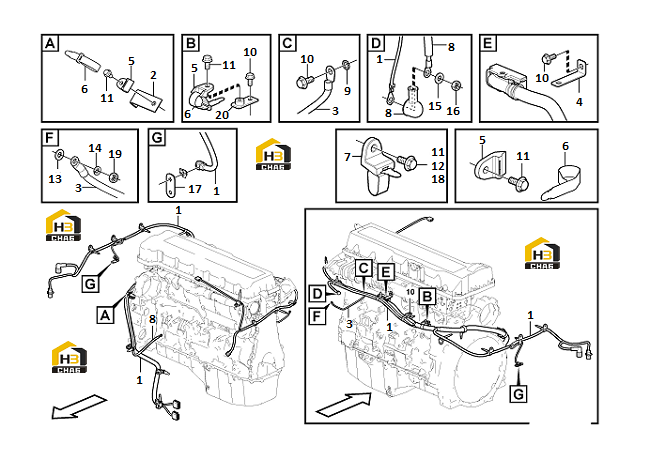

Жгут проводов двигателя

← Кабель заземления Стартер с креплением →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cable guide roller

Каталожный номер:11217518

Комплект:1

Примечание:

№ на схеме:2

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:3

Наименование:Cable

Каталожный номер:11210840

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:11215800

Комплект:1

Примечание:

№ на схеме:5

Наименование:Strip clamp

Каталожный номер:11214362

Комплект:6

Примечание:

№ на схеме:6

Наименование:Strip clamp

Каталожный номер:11214363

Комплект:6

Примечание:

№ на схеме:7

Наименование:Strip clamp

Каталожный номер:11214361

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cable harness

Каталожный номер:11215803

Комплект:1

Примечание:

№ на схеме:9

Наименование:Toothed washer

Каталожный номер:11210025

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange screw

Каталожный номер:11210033

Комплект:4

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11210034

Комплект:10

Примечание:

№ на схеме:12

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:13

Наименование:Washer

Каталожный номер:11210057

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring washer

Каталожный номер:11210062

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:11212281

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:1

Примечание:

№ на схеме:17

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:18

Наименование:Flange screw

Каталожный номер:11210036

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon nut

Каталожный номер:11210219

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:11213306

Комплект:1

Примечание:
