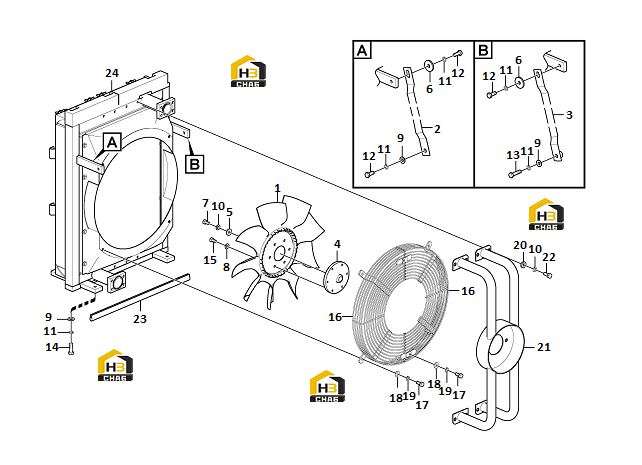

Вентилятор радиатора в сборе

← Гидромотор редуктора Радиатор охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fan

Каталожный номер:11214941

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stay

Каталожный номер:11214942

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:11214943

Комплект:1

Примечание:

№ на схеме:4

Наименование:Stay

Каталожный номер:11214944

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:11210538

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:11214945

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hexagon screw

Каталожный номер:11214950

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plain washer

Каталожный номер:11210197

Комплект:6

Примечание:

№ на схеме:9

Наименование:Plain washer

Каталожный номер:11210198

Комплект:6

Примечание:

№ на схеме:10

Наименование:Spring washer

Каталожный номер:11210064

Комплект:9

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:11210065

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hexagon screw

Каталожный номер:11211929

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hexagon screw

Каталожный номер:11210122

Комплект:6

Примечание:

№ на схеме:16

Наименование:Guard

Каталожный номер:11214948

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagon screw

Каталожный номер:11210118

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:11210218

Комплект:6

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:11210063

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11214946

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:11214947

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:8

Примечание:

№ на схеме:23

Наименование:Weatherstrip

Каталожный номер:11214949

Комплект:1

Примечание:

№ на схеме:24

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)
