Турбокомпрессор в сборе (часть 1)

Турбокомпрессор в сборе (часть 1)

← Система выхлопная Турбокомпрессор в сборе (часть 2) →

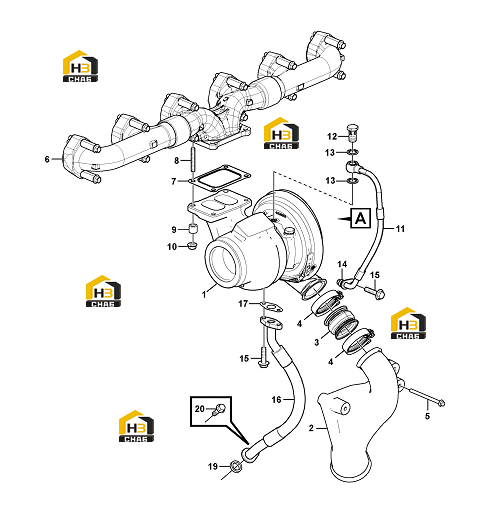

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Turbocharger
Каталожный номер:11216215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11217770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11217771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:11215694
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange screw
Каталожный номер:11215695
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:7
Наименование:Gasket
Каталожный номер:11215703
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Stud
Каталожный номер:11215705
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer sleeve
Каталожный номер:11215702
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange nut
Каталожный номер:11215698
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pressure hose
Каталожный номер:11215697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hollow screw
Каталожный номер:11215701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gasket
Каталожный номер:11215707
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring
Каталожный номер:11215699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Flange screw
Каталожный номер:11215696
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Oil hose
Каталожный номер:11215700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Gasket
Каталожный номер:11215706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:19
Наименование:Sealing ring
Каталожный номер:11215704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:11214755
Комплект:1
Примечание:
