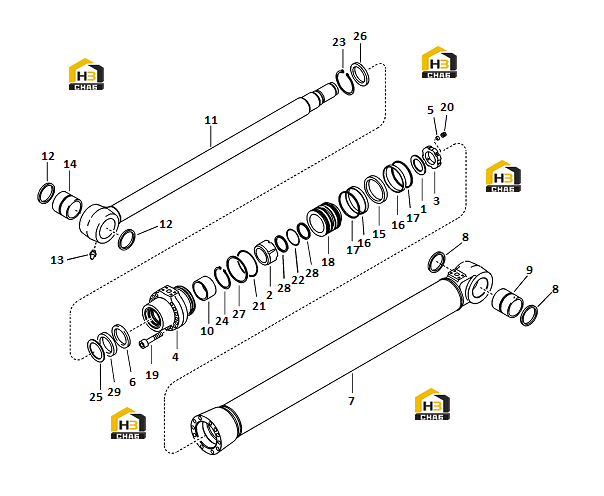

Цилиндр ковшового рычага

← Цилиндр ковша Переходник (тип a) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11215316

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11215315

Комплект:1

Примечание:

№ на схеме:4

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:5

Наименование:Lock nut

Каталожный номер:11215317

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:11212261

Комплект:1

Примечание:

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Sealing

Каталожный номер:11210871

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:11215318

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:11212264

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod

Каталожный номер:11215326

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11212087

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nipple

Каталожный номер:11211769

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11215325

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing

Каталожный номер:11215322

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:11215323

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sealing

Каталожный номер:11215324

Комплект:2

Примечание:

№ на схеме:18

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:19

Наименование:Hex. socket screw

Каталожный номер:11215276

Комплект:16

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oring

Каталожный номер:11215330

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oring

Каталожный номер:11214224

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11212265

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring retainer

Каталожный номер:11212263

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sealing ring

Каталожный номер:11212266

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing ring

Каталожный номер:11212260

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:11215329

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing ring

Каталожный номер:11214212

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11212268

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:11215328

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bucket cylinder

Каталожный номер:11214843

Комплект:1

Примечание:
