Топливопровод (часть 1)

Топливопровод (часть 1)

← Бак топливный с комплектующими Топливопровод (часть 2) →

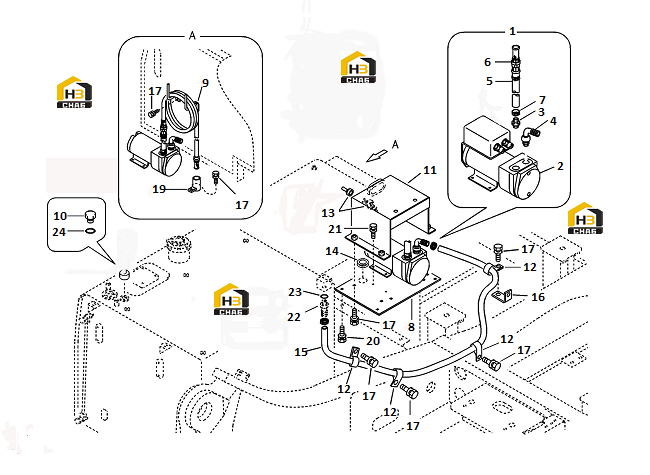

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel filling pump
Каталожный номер:11214483
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fuel fill pump_without switch
Каталожный номер:11217510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nipple
Каталожный номер:11216190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:11216191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11216192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:11216193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose clamp
Каталожный номер:11216507
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:11216505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cap plug
Каталожный номер:11216508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:11210616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover
Каталожный номер:11216503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clip
Каталожный номер:11210259
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Toggle switch
Каталожный номер:11216504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Grommet
Каталожный номер:11216510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fuel hose
Каталожный номер:11216856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bracket
Каталожный номер:11216511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Flange screw
Каталожный номер:11210036
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:19
Наименование:Bracket
Каталожный номер:11216509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Flange screw
Каталожный номер:11210037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Flange screw
Каталожный номер:11210041
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Nipple
Каталожный номер:26020003971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Plane gasket
Каталожный номер:11216502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O­ring
Каталожный номер:11210169
Комплект:1
Примечание:
