Система впуска

Система впуска

← Турбокомпрессор в сборе (часть 2) Система впуска с креплением →

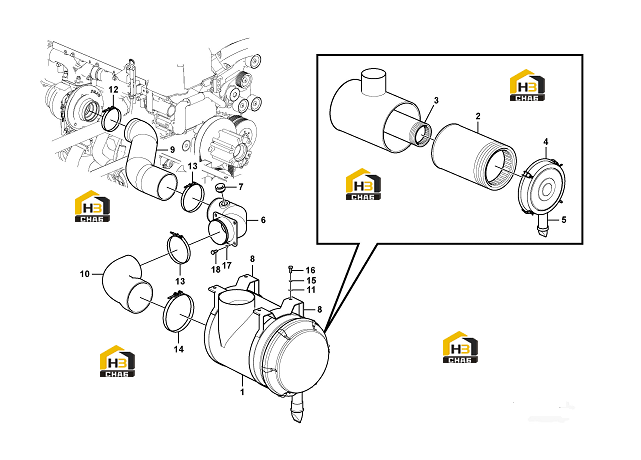

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air cleaner
Каталожный номер:11215607
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air filter
Каталожный номер:11214507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Air filter insert
Каталожный номер:11214508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:End cover
Каталожный номер:11215606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve
Каталожный номер:11212288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:11215610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:11210293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:11215609
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:11215611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:11215608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:11211650
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:11214257
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:11215523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:11210064
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon screw
Каталожный номер:11210123
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Flange screw
Каталожный номер:11210034
Комплект:4
Примечание:
