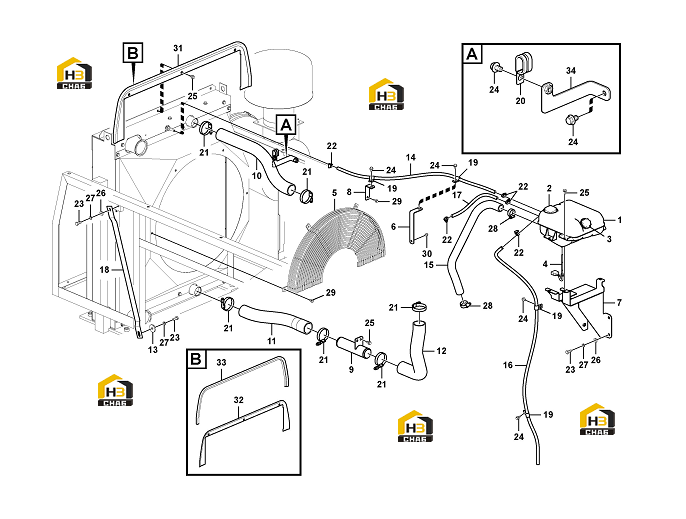

Система охлаждения (часть 1)

← Комплектующие радиатора Радиатор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Expansion tank

Каталожный номер:11215543

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure cap

Каталожный номер:11211145

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filler cap

Каталожный номер:11216839

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sensor

Каталожный номер:11216840

Комплект:1

Примечание:

№ на схеме:5

Наименование:Guard

Каталожный номер:11215535

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:11215540

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:11215533

Комплект:1

Примечание:

№ на схеме:8

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:9

Наименование:Tube

Каталожный номер:11215532

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:11215539

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:11216848

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:11215542

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:11214945

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11216862

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11215541

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:11216861

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11216860

Комплект:1

Примечание:

№ на схеме:18

Наименование:Stay

Каталожный номер:11210677

Комплект:2

Примечание:

№ на схеме:19

Наименование:Insulating clip

Каталожный номер:11211655

Комплект:4

Примечание:

№ на схеме:20

Наименование:Clip

Каталожный номер:11210696

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose clamp

Каталожный номер:11211137

Комплект:6

Примечание:

№ на схеме:22

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:5

Примечание:

№ на схеме:23

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:8

Примечание:

№ на схеме:24

Наименование:Flange screw

Каталожный номер:11210036

Комплект:6

Примечание:

№ на схеме:25

Наименование:Flange screw

Каталожный номер:11210034

Комплект:10

Примечание:

№ на схеме:26

Наименование:Plain washer

Каталожный номер:11210198

Комплект:6

Примечание:

№ на схеме:27

Наименование:Spring washer

Каталожный номер:11210065

Комплект:8

Примечание:

№ на схеме:28

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:11214756

Комплект:5

Примечание:

№ на схеме:30

Наименование:Flange screw

Каталожный номер:11210033

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:11215547

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plate

Каталожный номер:11215546

Комплект:1

Примечание:

№ на схеме:33

Наименование:Weatherstrip

Каталожный номер:11215548

Комплект:1

Примечание:

№ на схеме:34

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)
