Шатун ковшовой штанги

Шатун ковшовой штанги

← Цилиндр стрелы Рычаг ковша →

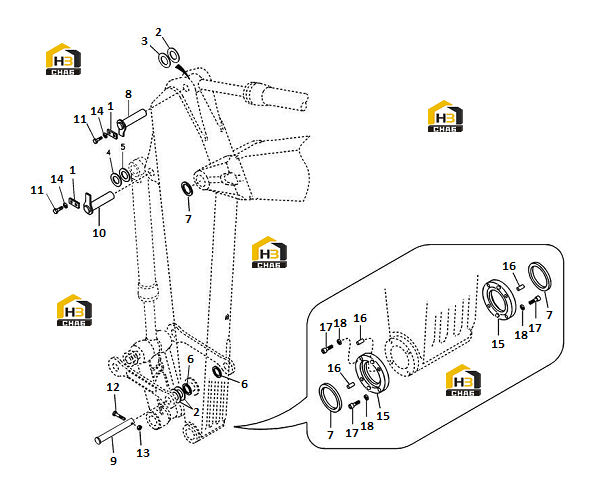

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock
Каталожный номер:11210779
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:11215206
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:11215223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:11214179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:11214180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring
Каталожный номер:11212087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing
Каталожный номер:11215224
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:11215225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:11215210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:11215227
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11210192
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11215212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon nut
Каталожный номер:11210110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:11217601
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pin
Каталожный номер:11217602
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hex. socket screw
Каталожный номер:11210153
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring washer
Каталожный номер:11210065
Комплект:8
Примечание:
