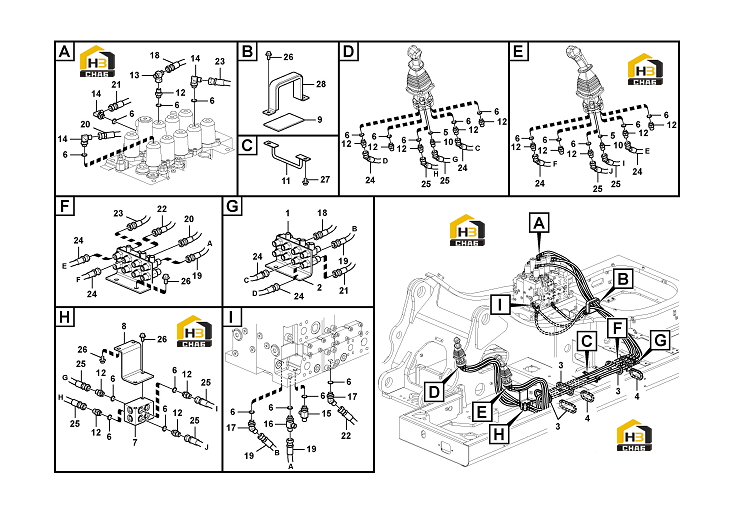

Сервосистема (часть 1)

← Клапан редукционный Сервосистема (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:11215091

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:11215093

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11215094

Комплект:4

Примечание:

№ на схеме:4

Наименование:Grommet

Каталожный номер:11210603

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oring

Каталожный номер:11210133

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oring

Каталожный номер:11210135

Комплект:22

Примечание:

№ на схеме:7

Наименование:Block

Каталожный номер:11213174

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:11215092

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge

Каталожный номер:11213173

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:11211315

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:11215095

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:11211673

Комплект:15

Примечание:

№ на схеме:13

Наименование:Tnipple

Каталожный номер:11215096

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nipple

Каталожный номер:11211690

Комплект:3

Примечание:

№ на схеме:15

Наименование:Tnipple

Каталожный номер:11215098

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tnipple

Каталожный номер:11215097

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:11213206

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose_assy

Каталожный номер:11217480

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose_assy

Каталожный номер:11217478

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose_assy

Каталожный номер:11217479

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose_assy

Каталожный номер:11217481

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose_assy

Каталожный номер:11217475

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose_assy

Каталожный номер:11217476

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose_assy

Каталожный номер:11217493

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose_assy

Каталожный номер:11217492

Комплект:4

Примечание:

№ на схеме:26

Наименование:Flange screw

Каталожный номер:11210034

Комплект:8

Примечание:

№ на схеме:27

Наименование:Flange screw

Каталожный номер:11210036

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:11215099

Комплект:1

Примечание:
