Педаль и поручень

Педаль и поручень

← Звездочка Комплектующие кабины (часть 1) →

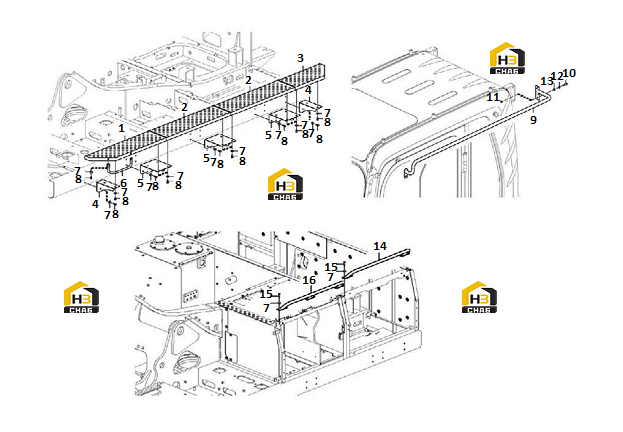

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pedal
Каталожный номер:11217644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pedal
Каталожный номер:11217645
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pedal
Каталожный номер:11217646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Attaching bracket
Каталожный номер:11217641
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Attaching bracket
Каталожный номер:11217642
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Grab handle
Каталожный номер:11217643
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:11217536
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Grab handle
Каталожный номер:11217640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange screw
Каталожный номер:11210039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:11210218
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring washer
Каталожный номер:11215561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rail_wa lh
Каталожный номер:11217532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210099
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Grab handle
Каталожный номер:11217647
Комплект:1
Примечание:
