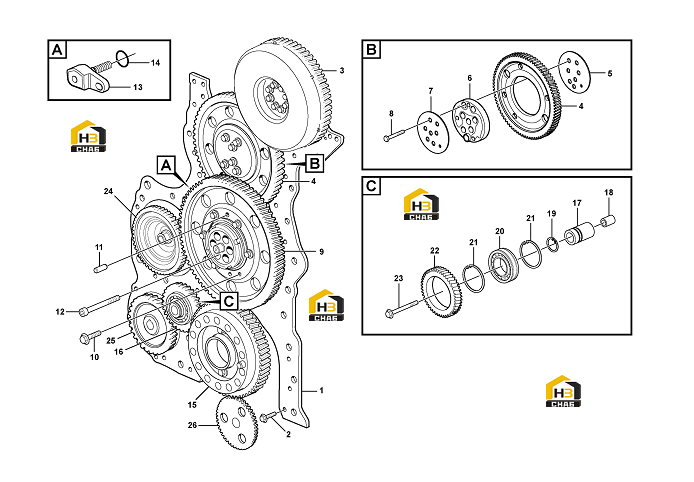

Механизм зубчатый

← Крышка-седло коленвала двигателя с сальником Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Timing gear plate

Каталожный номер:11216146

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:11214755

Комплект:29

Примечание:

№ на схеме:3

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:4

Наименование:Idler gear

Каталожный номер:11216143

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:11216139

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hub

Каталожный номер:11216141

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing shield

Каталожный номер:11216140

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange screw

Каталожный номер:11216150

Комплект:6

Примечание:

№ на схеме:9

Наименование:Idler gear

Каталожный номер:11216144

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:11216147

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:11216149

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hex. socket screw

Каталожный номер:11216138

Комплект:6

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:11216142

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oring

Каталожный номер:11216148

Комплект:1

Примечание:

№ на схеме:15

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:16

Наименование:Idler gear

Каталожный номер:11216152

Комплект:1

Примечание:

№ на схеме:17

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:18

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:19

Наименование:Retaining ring

Каталожный номер:11214810

Комплект:1

Примечание:

№ на схеме:20

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:21

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:22

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11216151

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear

Каталожный номер:11216153

Комплект:1

Примечание:

№ на схеме:25

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)
