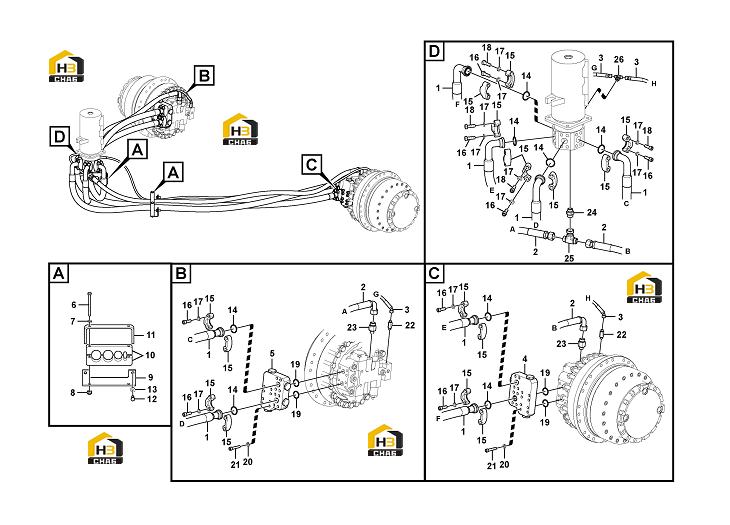

Линия шарнирного соединения

← Бак для гидравлической жидкости в сборе Узел шланга регулирующего клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose_assy

Каталожный номер:11217465

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose_assy

Каталожный номер:11217467

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose_assy

Каталожный номер:11217466

Комплект:2

Примечание:

№ на схеме:4

Наименование:Block

Каталожный номер:11214860

Комплект:1

Примечание:

№ на схеме:5

Наименование:Block

Каталожный номер:11214861

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11214865

Комплект:4

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:11210064

Комплект:4

Примечание:

№ на схеме:8

Наименование:Jam nut

Каталожный номер:11211630

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:11214868

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber clamp

Каталожный номер:11214867

Комплект:4

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:11214866

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:11211635

Комплект:4

Примечание:

№ на схеме:14

Наименование:Oring

Каталожный номер:11210049

Комплект:8

Примечание:

№ на схеме:15

Наименование:Flange half

Каталожный номер:11214869

Комплект:16

Примечание:

№ на схеме:16

Наименование:Hex. socket screw

Каталожный номер:11214870

Комплект:24

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:11211961

Комплект:32

Примечание:

№ на схеме:18

Наименование:Hexagon screw

Каталожный номер:11214872

Комплект:8

Примечание:

№ на схеме:19

Наименование:Oring

Каталожный номер:11210048

Комплект:4

Примечание:

№ на схеме:20

Наименование:Spring washer

Каталожный номер:11210065

Комплект:16

Примечание:

№ на схеме:21

Наименование:Hexagon screw

Каталожный номер:11214871

Комплект:16

Примечание:

№ на схеме:22

Наименование:Nipple

Каталожный номер:11212465

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nipple

Каталожный номер:11212449

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nipple

Каталожный номер:11212486

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tnipple

Каталожный номер:11212765

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tnipple

Каталожный номер:11212736

Комплект:1

Примечание:
