Крепление распределительного клапана

← Трубопровод в сборе Клапан распределительный (часть 1) →

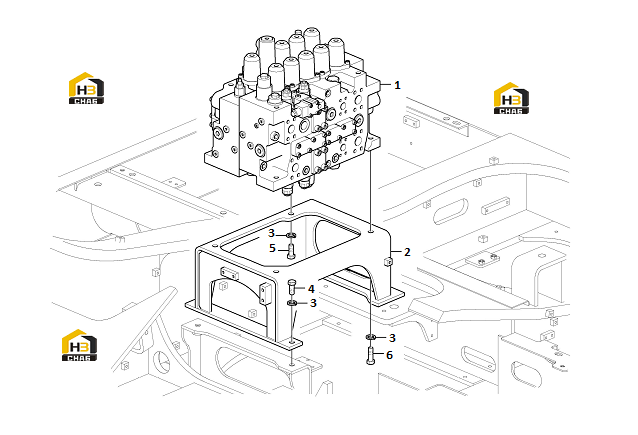

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control valve

Каталожный номер:11216759

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:11214962

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:11210067

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hexagon screw

Каталожный номер:11214963

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hexagon screw

Каталожный номер:11210101

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11210103

Комплект:3

Примечание:
