Колесо гусеницы направляющее

Колесо гусеницы направляющее

← Шасси, комплект пружин Ролик верхний →

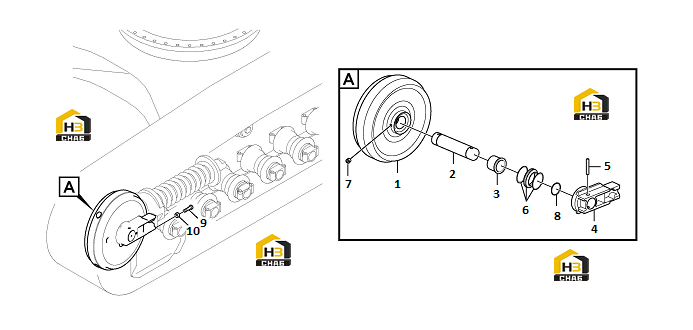

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Roller
Каталожный номер:11216384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shaft
Каталожный номер:11215313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bushing
Каталожный номер:11215314
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Support
Каталожный номер:11216353
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:11215320
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing
Каталожный номер:11216204
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:11210679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O­ring
Каталожный номер:11215327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:11210207
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210067
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Idler
Каталожный номер:11216256
Комплект:1
Примечание:
