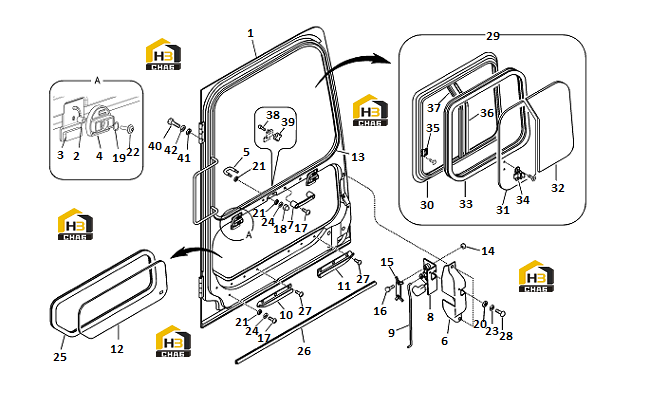

Дверь кабины оператора

← Накладка защитная Пол кабины с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door

Каталожный номер:11215922

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:11214655

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sponge

Каталожный номер:11214657

Комплект:1

Примечание:

№ на схеме:4

Наименование:Knob

Каталожный номер:11214653

Комплект:2

Примечание:

№ на схеме:5

Наименование:Window catch

Каталожный номер:11210298

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:11211253

Комплект:1

Примечание:

№ на схеме:7

Наименование:Handle

Каталожный номер:11210299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lock

Каталожный номер:11210300

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rod

Каталожный номер:11210301

Комплект:1

Примечание:

№ на схеме:10

Наименование:Glass container

Каталожный номер:11210318

Комплект:1

Примечание:

№ на схеме:11

Наименование:Glass container

Каталожный номер:11210319

Комплект:1

Примечание:

№ на схеме:12

Наименование:Glass

Каталожный номер:11211183

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing

Каталожный номер:11210356

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon nut

Каталожный номер:11210219

Комплект:2

Примечание:

№ на схеме:15

Наименование:Locking plate

Каталожный номер:11210452

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11210093

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:11211051

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:11211039

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:11214654

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11210057

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:11214768

Комплект:4

Примечание:

№ на схеме:22

Наименование:Six point socket screw

Каталожный номер:11214656

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:11210062

Комплект:3

Примечание:

№ на схеме:24

Наименование:Spring washer

Каталожный номер:11210063

Комплект:2

Примечание:

№ на схеме:25

Наименование:Weatherstrip

Каталожный номер:11211046

Комплект:1

Примечание:

№ на схеме:26

Наименование:Weatherstrip

Каталожный номер:11210472

Комплект:1

Примечание:

№ на схеме:27

Наименование:Six point socket screw

Каталожный номер:11210084

Комплект:6

Примечание:

№ на схеме:28

Наименование:Six point socket screw

Каталожный номер:11210088

Комплект:3

Примечание:

№ на схеме:29

Наименование:Window

Каталожный номер:11211231

Комплект:1

Примечание:

№ на схеме:30

Наименование:Frame

Каталожный номер:11210653

Комплект:1

Примечание:

№ на схеме:31

Наименование:Glass

Каталожный номер:11211239

Комплект:1

Примечание:

№ на схеме:32

Наименование:Glass

Каталожный номер:11211240

Комплект:1

Примечание:

№ на схеме:33

Наименование:Weatherstrip

Каталожный номер:11210518

Комплект:1

Примечание:

№ на схеме:34

Наименование:Lock

Каталожный номер:11210658

Комплект:1

Примечание:

№ на схеме:35

Наименование:Lock catch

Каталожный номер:11210655

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sealing

Каталожный номер:11210470

Комплект:1

Примечание:

№ на схеме:37

Наименование:Frame

Каталожный номер:11210654

Комплект:1

Примечание:

№ на схеме:38

Наименование:Rubber stop

Каталожный номер:11210656

Комплект:1

Примечание:

№ на схеме:39

Наименование:Knob

Каталожный номер:11210657

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:6

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:11210068

Комплект:6

Примечание:

№ на схеме:42

Наименование:Spring washer

Каталожный номер:11210064

Комплект:6

Примечание:

№ на схеме:43

Наименование:Door

Каталожный номер:11214645

Комплект:1

Примечание:
