Топливопровод (часть 2)

Топливопровод (часть 2)

← Топливопровод (часть 1) Топливопровод (часть 3) →

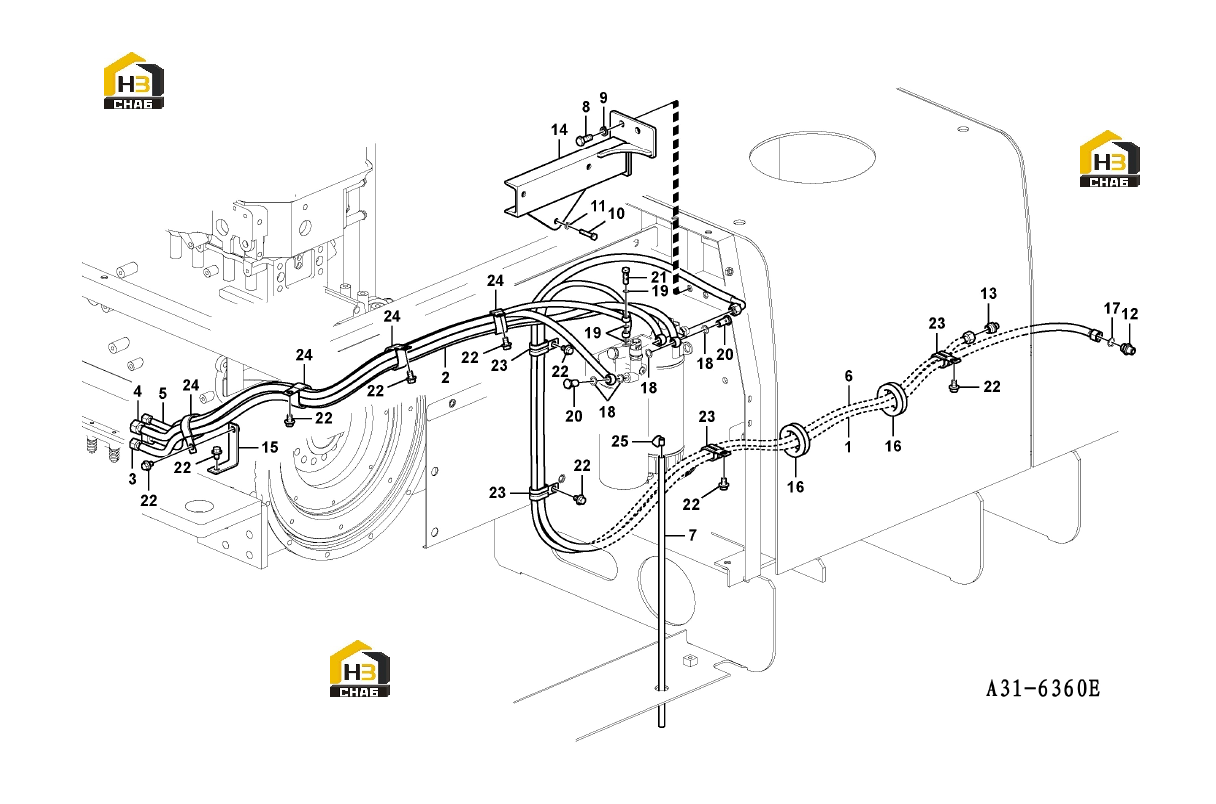

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:11216197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:11216516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11216515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11216514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11216517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:11216518
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11216520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring washer
Каталожный номер:11210065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11212647
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210063
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fitting
Каталожный номер:11210073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:11210812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:11216519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bracket
Каталожный номер:11216513
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Grommet
Каталожный номер:11211808
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plane gasket
Каталожный номер:11211711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Gasket
Каталожный номер:11216523
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Gasket
Каталожный номер:11216522
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hollow screw
Каталожный номер:11216521
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hollow screw
Каталожный номер:11216512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Flange screw
Каталожный номер:11210036
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Clip
Каталожный номер:11210696
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Clip
Каталожный номер:11215613
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Hose clamp
Каталожный номер:11211642
Комплект:1
Примечание:
