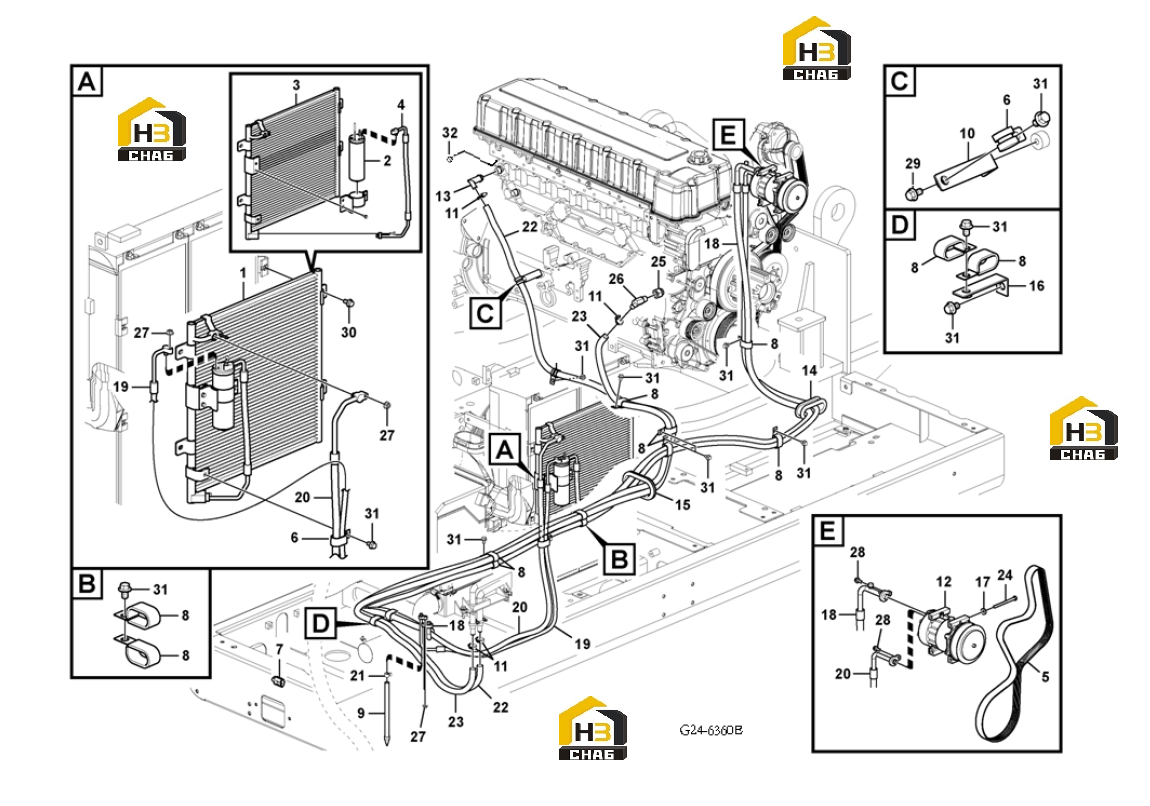

Система кондиционирования воздуха (часть 1)

← Стекло лобовое Воздуховод →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stud M6×45

Каталожный номер:11215379

Комплект:2

Примечание:

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:11215380

Комплект:1

Примечание:

№ на схеме:1

Наименование:Switch

Каталожный номер:11215368

Комплект:1

Примечание:

№ на схеме:1

Наименование:Filter

Каталожный номер:11215371

Комплект:1

Примечание:

№ на схеме:1

Наименование:Condenser

Каталожный номер:11214494

Комплект:1

Примечание:

№ на схеме:2

Наименование:Switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Receiver drier

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:Condenser

Каталожный номер:11215369

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Belt

Каталожный номер:11215374

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:11210258

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor

Каталожный номер:11210286

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:11210324

Комплект:10

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:11215366

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:11210413

Комплект:4

Примечание:

№ на схеме:12

Наименование:Clutch

Каталожный номер:11215373

Комплект:1

Примечание:

№ на схеме:12

Наименование:Compressor

Каталожный номер:11214499

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adapter

Каталожный номер:11215370

Комплект:1

Примечание:

№ на схеме:14

Наименование:Grommet

Каталожный номер:11215367

Комплект:1

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:11210603

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:11210613

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:11215365

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:11215376

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:11215377

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:11215375

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:11211060

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:11215378

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hexagon screw

Каталожный номер:11215381

Комплект:4

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector heater

Каталожный номер:11215372

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange nut

Каталожный номер:11210029

Комплект:4

Примечание:

№ на схеме:28

Наименование:Flange screw

Каталожный номер:11214756

Комплект:2

Примечание:

№ на схеме:29

Наименование:Flange screw

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:30

Наименование:Flange screw

Каталожный номер:11210034

Комплект:4

Примечание:

№ на схеме:31

Наименование:Flange screw

Каталожный номер:11210036

Комплект:9

Примечание:

№ на схеме:32

Наименование:Flange screw

Каталожный номер:11210033

Комплект:2

Примечание:
