NEW LGCE (SDLG) LG6360E (2018.03) Code 11215766/
Шасси, комплект пружин

Шасси, комплект пружин

← Шасси, направляющая гусеницы Колесо гусеницы направляющее →

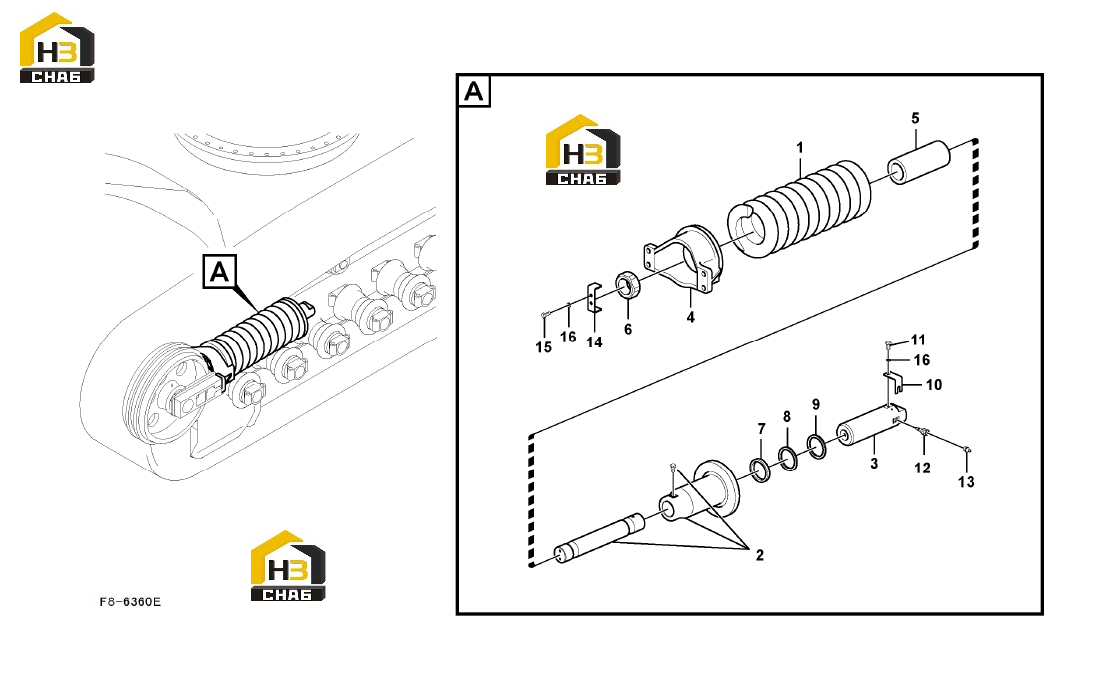

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tension spring
Каталожный номер:11216375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Spring
Каталожный номер:11215258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Body
Каталожный номер:11216376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Piston
Каталожный номер:11216377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Yoke
Каталожный номер:11216378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Stopper
Каталожный номер:11216379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:11215259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Packing
Каталожный номер:11216380
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring
Каталожный номер:11216381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Seal
Каталожный номер:11216382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:11215269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11210122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Valve
Каталожный номер:11210876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate
Каталожный номер:11216383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spring washer
Каталожный номер:11210064
Комплект:3
Примечание:
