Радиатор в сборе

Радиатор в сборе

← Система охлаждения (часть 1) Система охлаждения (часть 2) →

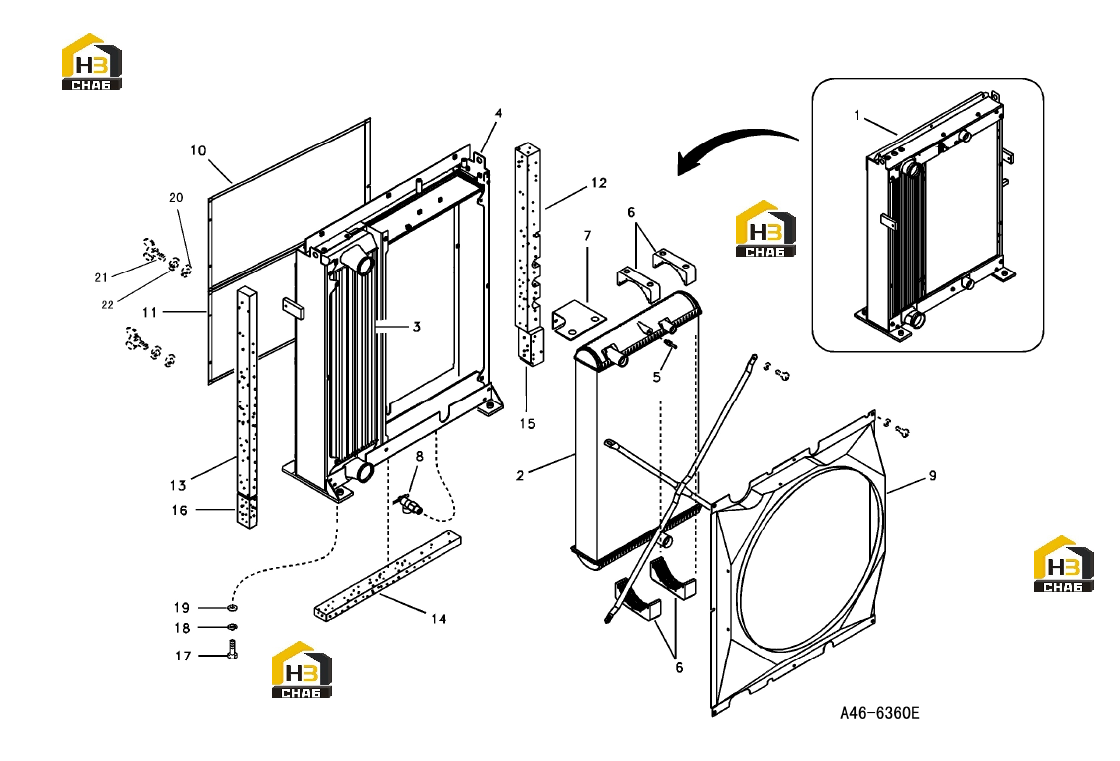

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cooling unit
Каталожный номер:11215549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Radiator
Каталожный номер:11214699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Radiator
Каталожный номер:11214697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Charge air cooler
Каталожный номер:11214698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Frame
Каталожный номер:11215550
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bleeder nipple
Каталожный номер:11212275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber damper
Каталожный номер:11212276
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:11215551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Valve
Каталожный номер:11212287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fan shroud
Каталожный номер:11215552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Net
Каталожный номер:11215553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Net
Каталожный номер:11215560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sponge
Каталожный номер:11215554
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sponge
Каталожный номер:11215555
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sponge
Каталожный номер:11215556
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sponge
Каталожный номер:11215557
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sponge
Каталожный номер:11215558
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:11215559
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:11210218
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Wingscrew
Каталожный номер:11213245
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer Spring
Каталожный номер:11215561
Комплект:8
Примечание:
