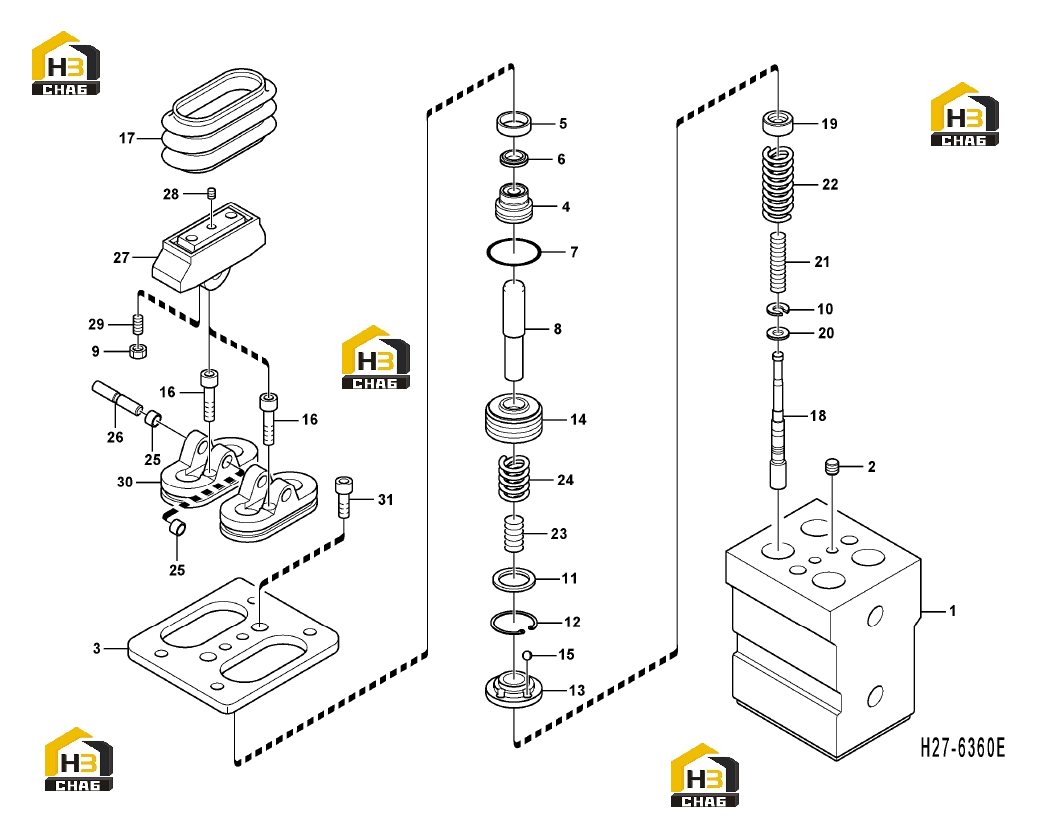

Педаль клапана дистанционного управления (часть 2)

← Педаль клапана дистанционного управления (часть 1) Педаль клапана дистанционного управления (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Pedal

Каталожный номер:11214283

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:11211417

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:11210487

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:11210488

Комплект:4

Примечание:

№ на схеме:5

Наименование:Grease cup

Каталожный номер:11211561

Комплект:4

Примечание:

№ на схеме:6

Наименование:Packing

Каталожный номер:11211577

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11211575

Комплект:4

Примечание:

№ на схеме:8

Наименование:Rod

Каталожный номер:11210486

Комплект:4

Примечание:

№ на схеме:9

Наименование:Lock nut

Каталожный номер:11211503

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:11211509

Комплект:4

Примечание:

№ на схеме:11

Наименование:Seat

Каталожный номер:11211562

Комплект:4

Примечание:

№ на схеме:12

Наименование:Ring

Каталожный номер:11211563

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:11211570

Комплект:4

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:11211569

Комплект:4

Примечание:

№ на схеме:15

Наименование:Ball

Каталожный номер:11211540

Комплект:12

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:11211567

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bellows

Каталожный номер:11211506

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spool

Каталожный номер:11210485

Комплект:4

Примечание:

№ на схеме:19

Наименование:Seat

Каталожный номер:11210484

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11211501

Комплект:4

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:11211508

Комплект:4

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:11211507

Комплект:4

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:11211564

Комплект:4

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:11211565

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:11211599

Комплект:4

Примечание:

№ на схеме:26

Наименование:Camshaft

Каталожный номер:11211502

Комплект:2

Примечание:

№ на схеме:27

Наименование:Cam

Каталожный номер:11211504

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:11211601

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:11211505

Комплект:4

Примечание:

№ на схеме:30

Наименование:Cover

Каталожный номер:11210489

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:11211609

Комплект:2

Примечание:

№ на схеме:100

Наименование:Sealing kit

Каталожный номер:11211566

Комплект:1

Примечание:
