Наклон и вращатель на верхней раме

Наклон и вращатель на верхней раме

← Система гидравлическая рабочая (часть 3) Цилиндр подъемный в сборе →

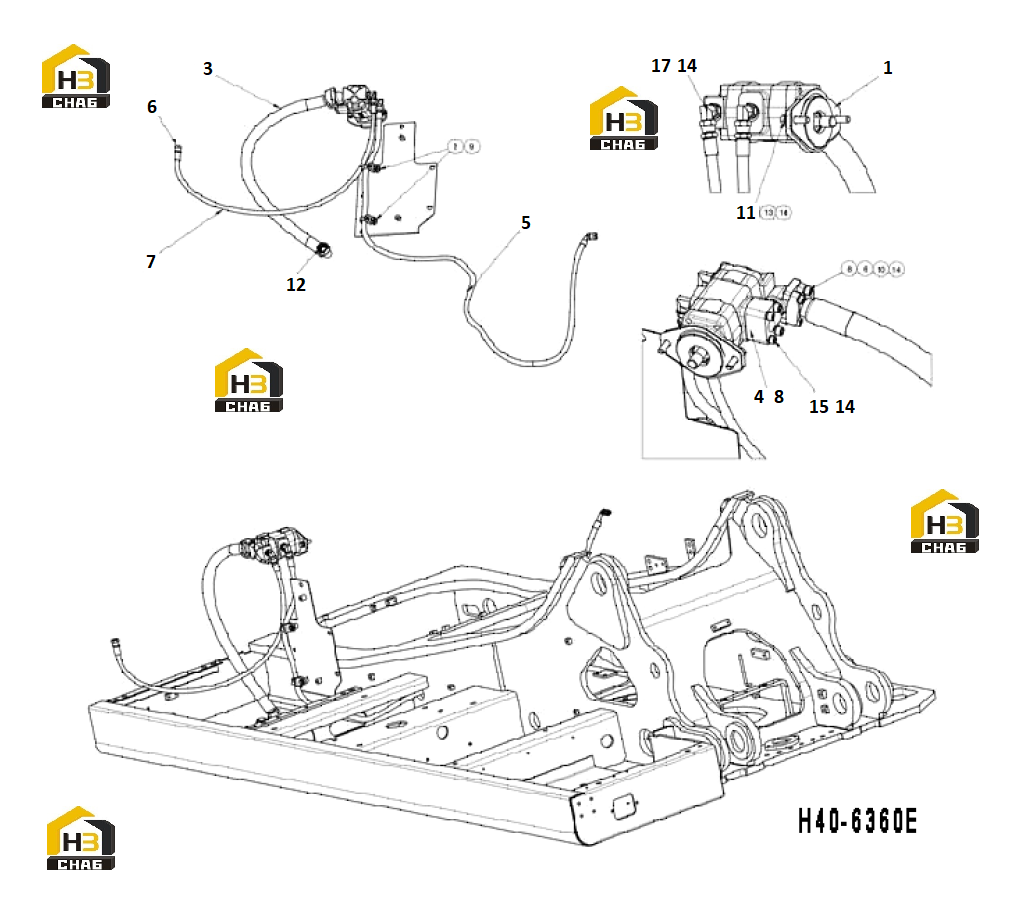

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Gasket
Каталожный номер:11215250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strip Clamp
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11215252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange
Каталожный номер:11215251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11217502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange
Каталожный номер:11215253
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11217488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11210049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Allen Hd Screw
Каталожный номер:11210034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11212473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Allen Hd Screw
Каталожный номер:11211929
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Allen Hd Screw
Каталожный номер:11212974
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Allen Hd Screw
Каталожный номер:11215257
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:11210198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Gear pump
Каталожный номер:11216836
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:11211982
Комплект:2
Примечание:
