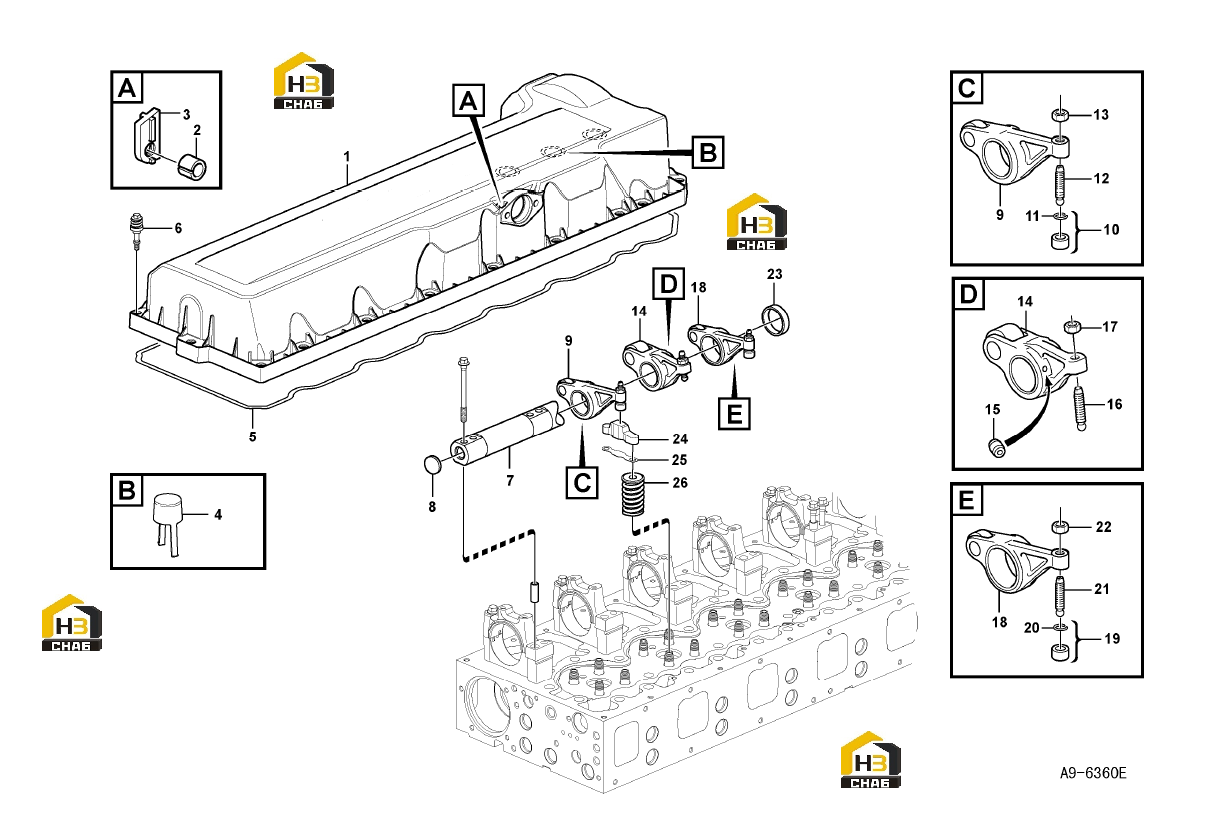

Механизм клапанный

← Поршень с шатуном Крышка-седло коленвала двигателя с сальником →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Cover

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Valve cover

Каталожный номер:11216017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spacer sleeve

Каталожный номер:11216058

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut washer

Каталожный номер:11216065

Комплект:4

Примечание:

№ на схеме:4

Наименование:Draining bowl

Каталожный номер:11216067

Комплект:3

Примечание:

№ на схеме:5

Наименование:Sealing strip

Каталожный номер:11216060

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange screw

Каталожный номер:11215968

Комплект:20

Примечание:

№ на схеме:7

Наименование:Rocker arm shaft

Каталожный номер:11216059

Комплект:1

Примечание:

№ на схеме:8

Наименование:Expansion plug

Каталожный номер:11216069

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rocker arm

Каталожный номер:11216063

Комплект:6

Примечание:

№ на схеме:10

Наименование:Ball socket

Каталожный номер:11216061

Комплект:6

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11216068

Комплект:6

Примечание:

№ на схеме:12

Наименование:Ball stud

Каталожный номер:11216055

Комплект:6

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:11216054

Комплект:6

Примечание:

№ на схеме:14

Наименование:Rocker arm

Каталожный номер:11216062

Комплект:6

Примечание:

№ на схеме:15

Наименование:Jet

Каталожный номер:11216066

Комплект:12

Примечание:

№ на схеме:16

Наименование:Ball stud

Каталожный номер:11216056

Комплект:6

Примечание:

№ на схеме:17

Наименование:Hexagon nut

Каталожный номер:11216057

Комплект:6

Примечание:

№ на схеме:18

Наименование:Rocker Arm

Каталожный номер:11216064

Комплект:6

Примечание:

№ на схеме:19

Наименование:Ball socket

Каталожный номер:11216061

Комплект:6

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11216068

Комплект:6

Примечание:

№ на схеме:21

Наименование:Ball stud

Каталожный номер:11216055

Комплект:6

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:11216054

Комплект:6

Примечание:

№ на схеме:23

Наименование:Spacer sleeve

Каталожный номер:11216090

Комплект:6

Примечание:

№ на схеме:24

Наименование:Valve cap

Каталожный номер:11216091

Комплект:12

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,90 mm

Каталожный номер:11216088

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,85 mm

Каталожный номер:11216087

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,80 mm

Каталожный номер:11216086

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,75 mm

Каталожный номер:11216085

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,70 mm

Каталожный номер:11216084

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,65 mm

Каталожный номер:11216083

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,60 mm

Каталожный номер:11216082

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,55 mm

Каталожный номер:11216081

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,95 mm

Каталожный номер:11216089

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,50 mm

Каталожный номер:11216080

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,35 mm

Каталожный номер:11216077

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,30 mm

Каталожный номер:11216076

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,25 mm

Каталожный номер:11216075

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,20 mm

Каталожный номер:11216074

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,15 mm

Каталожный номер:11216073

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,10 mm

Каталожный номер:11216072

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,05 mm

Каталожный номер:11216071

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,00 mm

Каталожный номер:11216070

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,45 mm

Каталожный номер:11216079

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,00 mm

Каталожный номер:11216092

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 2,40 mm

Каталожный номер:11216078

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,10 mm

Каталожный номер:11216094

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,95 mm

Каталожный номер:11216111

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,90 mm

Каталожный номер:11216110

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,85 mm

Каталожный номер:11216109

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,80 mm

Каталожный номер:11216108

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,75 mm

Каталожный номер:11216107

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,70 mm

Каталожный номер:11216106

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,65 mm

Каталожный номер:11216105

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,60 mm

Каталожный номер:11216104

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,55 mm

Каталожный номер:11216103

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,05 mm

Каталожный номер:11216093

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,50 mm

Каталожный номер:11216102

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,45 mm

Каталожный номер:11216101

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,40 mm

Каталожный номер:11216100

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,35 mm

Каталожный номер:11216099

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,30 mm

Каталожный номер:11216098

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,25 mm

Каталожный номер:11216097

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,20 mm

Каталожный номер:11216096

Комплект:REQ

Примечание:

№ на схеме:25

Наименование:Shim THICK = 3,15 mm

Каталожный номер:11216095

Комплект:REQ

Примечание:

№ на схеме:26

Наименование:Valve Spring

Каталожный номер:

Комплект:12

Примечание:
