Крепление ковша

Крепление ковша

← Ковш в сборе Палец гидроцилиндра в сборе →

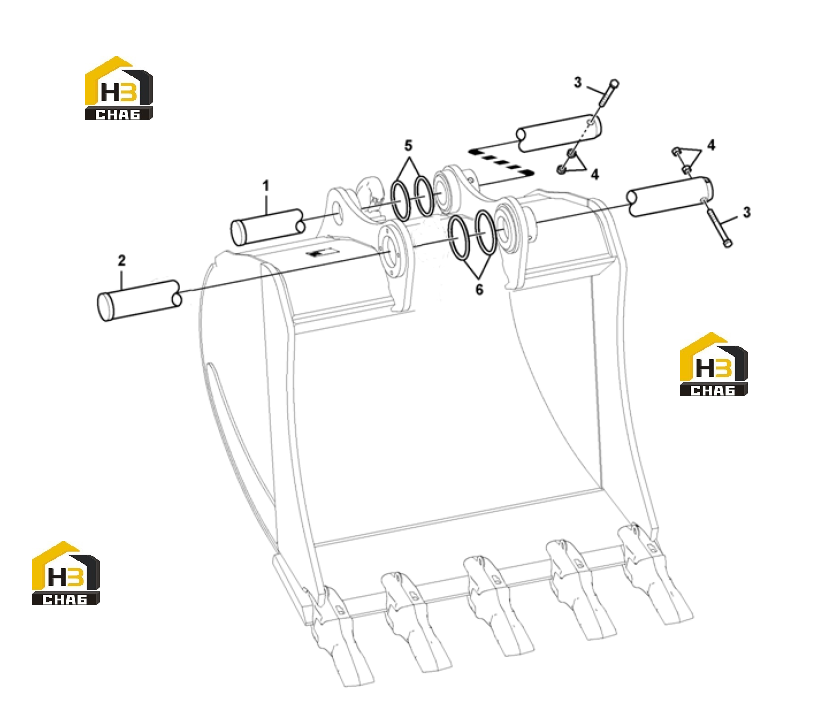

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:11216590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:11216591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:11215212
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon nut
Каталожный номер:11210110
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring
Каталожный номер:11215216
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring
Каталожный номер:11215215
Комплект:2
Примечание:
