Крепление двигателя (часть 1)

Крепление двигателя (часть 1)

← Прокладка и болты крепления масляного поддона Крепление двигателя (часть 2) →

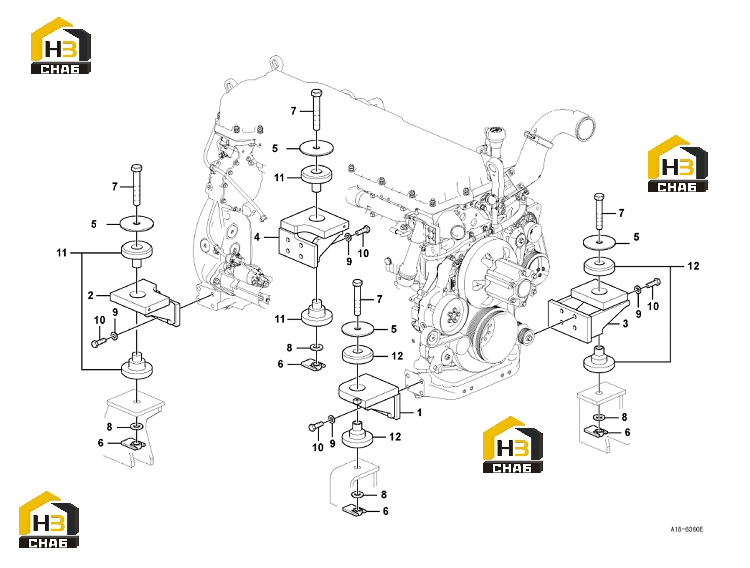

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:11216318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:11216757
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:11216317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:11216316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:11216314
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:11216313
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11216319
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plain washer
Каталожный номер:11214079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer
Каталожный номер:11210199
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cushion
Каталожный номер:11216187
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cushion
Каталожный номер:11216217
Комплект:2
Примечание:
