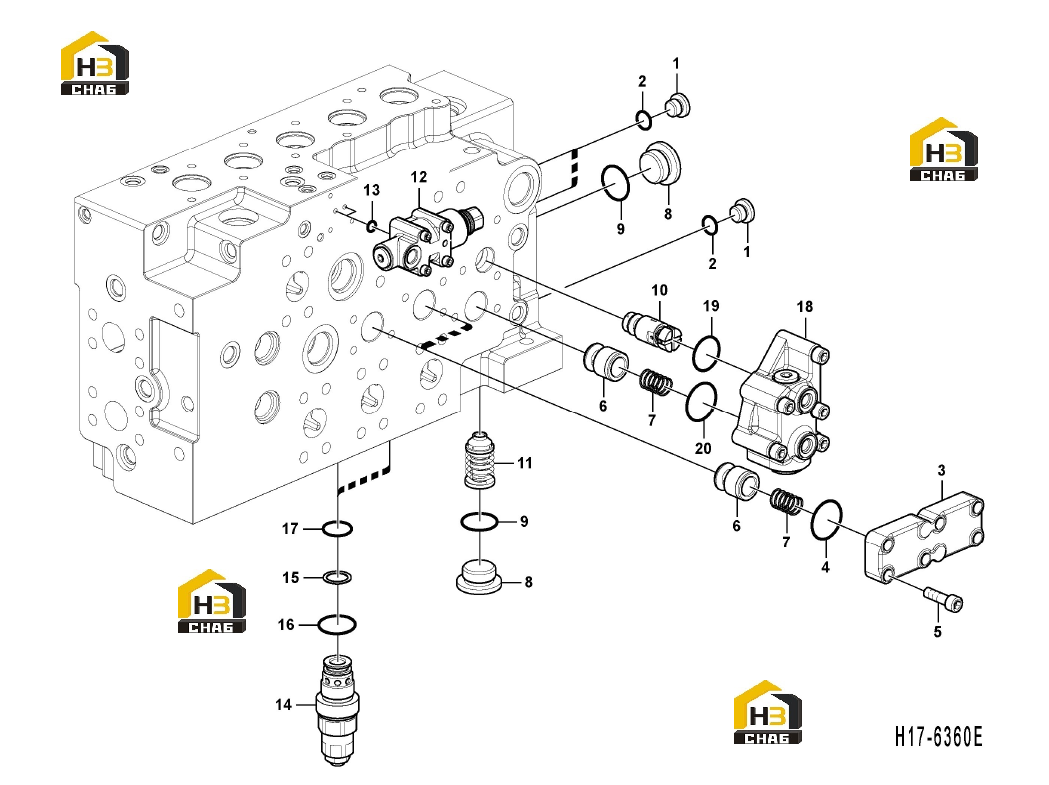

Клапан распределительный (часть 6)

← Клапан распределительный (часть 5) Крепление насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:11214985

Комплект:3

Примечание:

№ на схеме:1

Наименование:Control valve

Каталожный номер:11214492

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:11210135

Комплект:3

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:11215030

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210171

Комплект:2

Примечание:

№ на схеме:5

Наименование:Allen Hd Screw

Каталожный номер:11212974

Комплект:6

Примечание:

№ на схеме:6

Наименование:Seat

Каталожный номер:11214995

Комплект:3

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:11214996

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:11215010

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:11210144

Комплект:2

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:11215062

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve

Каталожный номер:11215009

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve

Каталожный номер:11215032

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11213706

Комплект:2

Примечание:

№ на схеме:14

Наименование:Valve

Каталожный номер:11215008

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:11215005

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11215015

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210140

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve

Каталожный номер:11215063

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11210170

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11210171

Комплект:1

Примечание:

№ на схеме:100

Наименование:Sealing

Каталожный номер:11214999

Комплект:1

Примечание:
