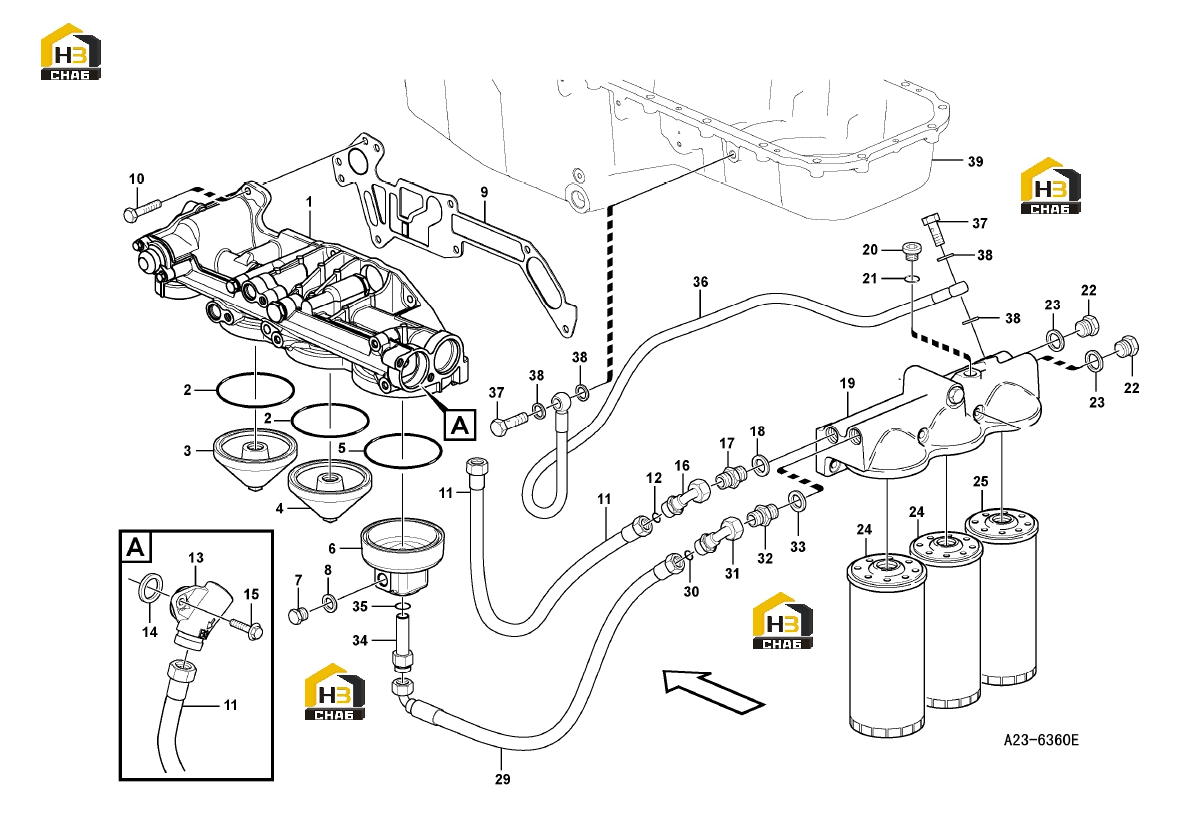

Фильтр масляный в сборе

← Комплектующие масляного насоса (часть 2) Комплектующие масляного корпуса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil filter housing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:X-ring

Каталожный номер:11216501

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:11216494

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:11216493

Комплект:1

Примечание:

№ на схеме:5

Наименование:X-ring

Каталожный номер:11216501

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:11216485

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:11216373

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plane gasket

Каталожный номер:11214760

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:11216492

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange screw L = 150 mm

Каталожный номер:11216499

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw L = 25 mm

Каталожный номер:11214755

Комплект:6

Примечание:

№ на схеме:11

Наименование:Oil hose L = 1200 mm

Каталожный номер:11216489

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:11216498

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:11216488

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:11216491

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:11214755

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe elbow

Каталожный номер:11216482

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:11216484

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:11215946

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil Filter Hous

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:11215911

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:11216500

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:11216483

Комплект:2

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:11215946

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Filter

Каталожный номер:11214515

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oil Filter

Каталожный номер:11214514

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil hose

Каталожный номер:11216487

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:11216498

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe elbow

Каталожный номер:11216482

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nipple

Каталожный номер:11216484

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:11215946

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nipple

Каталожный номер:11216486

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:11216497

Комплект:1

Примечание:

№ на схеме:36

Наименование:Oil hose L = 2087 mm

Каталожный номер:11216490

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hollow screw

Каталожный номер:11216008

Комплект:2

Примечание:

№ на схеме:38

Наименование:Sealing ring

Каталожный номер:11215932

Комплект:4

Примечание:

№ на схеме:39

Наименование:Oil Pan

Каталожный номер:

Комплект:1

Примечание:
