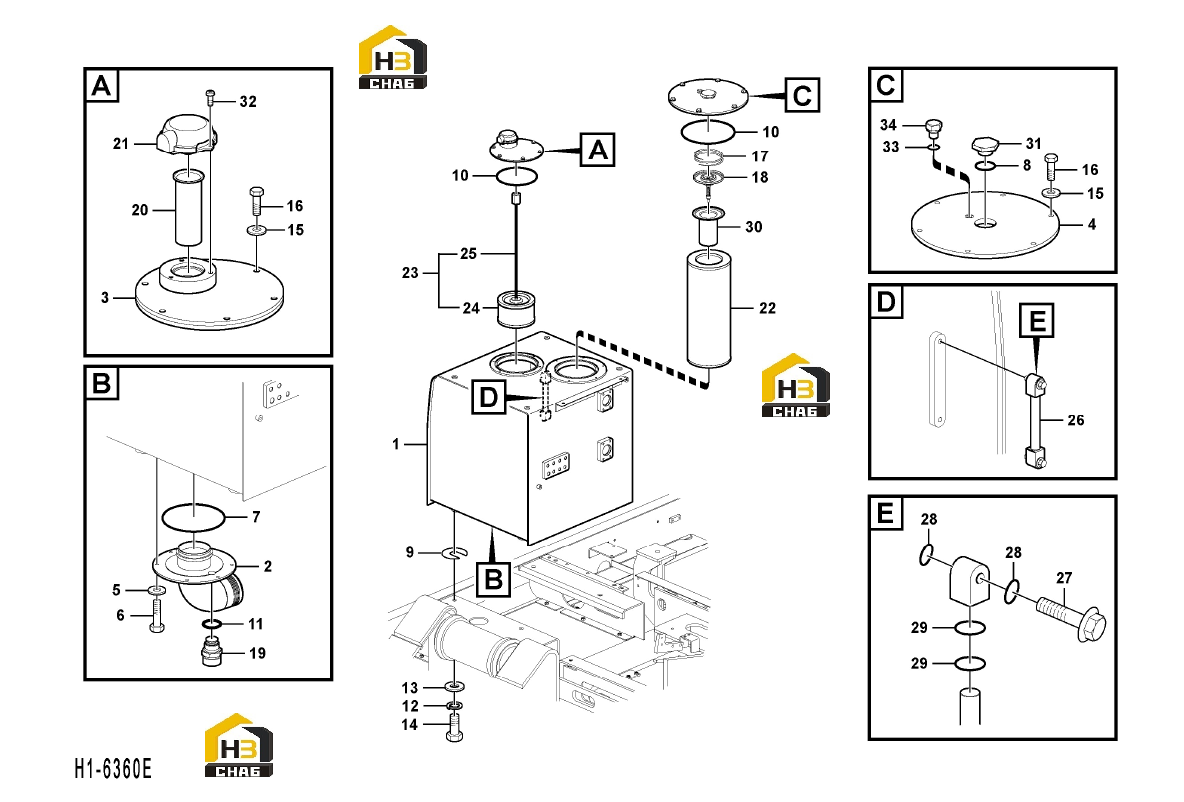

Бак для гидравлической жидкости в сборе

← Ярлык, лого, опозновательные знаки (часть 2) Линия шарнирного соединения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Fluid

Каталожный номер:11214846

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:11214847

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:11214848

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:11214849

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plain washer

Каталожный номер:11210197

Комплект:6

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:6

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210070

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:11210176

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:11211124

Комплект:5

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210070

Комплект:2

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:11211712

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:11211638

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:11212920

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:11212923

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:11211634

Комплект:12

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:12

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:11210664

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve

Каталожный номер:11210663

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve

Каталожный номер:11210523

Комплект:1

Примечание:

№ на схеме:20

Наименование:Strainer

Каталожный номер:11214850

Комплект:1

Примечание:

№ на схеме:21

Наименование:Element

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ventilation filter

Каталожный номер:11214497

Комплект:1

Примечание:

№ на схеме:22

Наименование:Strainer

Каталожный номер:11214482

Комплект:1

Примечание:

№ на схеме:23

Наименование:Strainer

Каталожный номер:11214510

Комплект:1

Примечание:

№ на схеме:24

Наименование:Filter

Каталожный номер:11214855

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rod

Каталожный номер:11214856

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gauge

Каталожный номер:11210686

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:11210495

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:11210132

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:11210166

Комплект:4

Примечание:

№ на схеме:30

Наименование:Strainer

Каталожный номер:11211216

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:11212921

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:11211051

Комплект:3

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:11214859

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:11214858

Комплект:1

Примечание:
