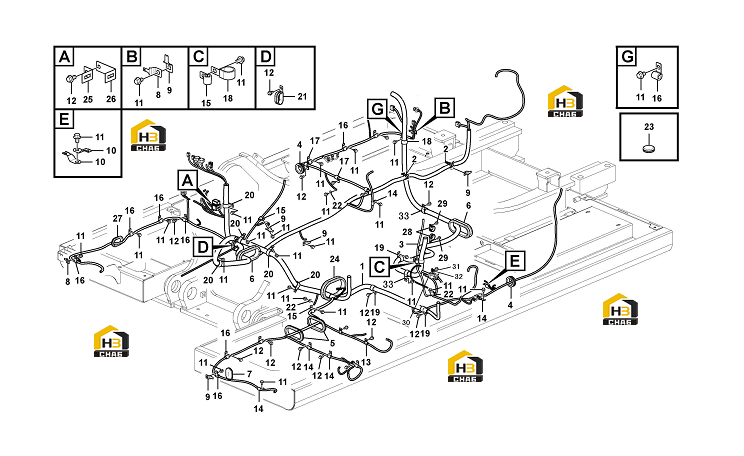

Жгут проводов основного кабеля

← Кабель аккумуляторной батареи с креплением Жгут проводов (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wiring harness

Каталожный номер:11214727

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clip

Каталожный номер:11210258

Комплект:3

Примечание:

№ на схеме:3

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:4

Наименование:Grommet

Каталожный номер:11211808

Комплект:2

Примечание:

№ на схеме:5

Наименование:Grommet

Каталожный номер:11210603

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grommet

Каталожный номер:11210398

Комплект:2

Примечание:

№ на схеме:7

Наименование:Grommet

Каталожный номер:11210414

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:11211133

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:11214599

Комплект:6

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:11210537

Комплект:2

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11210036

Комплект:30

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11210034

Комплект:30

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:11210254

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:11210255

Комплект:12

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:11210257

Комплект:3

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:11210256

Комплект:5

Примечание:

№ на схеме:17

Наименование:Clip

Каталожный номер:11210810

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:11210761

Комплект:3

Примечание:

№ на схеме:19

Наименование:Clip

Каталожный номер:11210259

Комплект:5

Примечание:

№ на схеме:20

Наименование:Clip

Каталожный номер:11210260

Комплект:5

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:11210325

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:11212281

Комплект:3

Примечание:

№ на схеме:23

Наименование:Grommet

Каталожный номер:11212308

Комплект:1

Примечание:

№ на схеме:24

Наименование:Grommet

Каталожный номер:11210408

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:11210604

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bracket

Каталожный номер:11210605

Комплект:1

Примечание:

№ на схеме:27

Наименование:Grommet

Каталожный номер:11210618

Комплект:1

Примечание:

№ на схеме:28

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:29

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:30

Наименование:Seat

Каталожный номер:26370003821

Комплект:1

Примечание:Bracket

№ на схеме:31

Наименование:Screw

Каталожный номер:4014000267

Комплект:4

Примечание:GB818-M3*10EpZn-4.8

№ на схеме:32

Наименование:Washer

Каталожный номер:4015000200

Комплект:4

Примечание:GB97.1-3EpZn-300HV

№ на схеме:33

Наименование:Clamp

Каталожный номер:26370001921

Комплект:2

Примечание:
